Пиктограмма полевого транзистора.
Выходной порт блока m предназначен для формирования векторного Simulink-сигнала из двух составляющих — тока «сток-исток», напряжения «сток-исток» транзистора.
Назначение: моделирует силовой полевой транзистор с параллельно включенным обратным диодом.
Модель MOSFET-транзистора состоит из резистора Ron, индуктивности Lon и ключа SW, включенных последовательно (рис. 6,а и 6б). Работой ключа управляет блок логики. Включение прибора происходит при положительном напряжении «сток-исток» и положительном сигнале (g > 0) на затворе. Выключается прибор при уменьшении сигнала на затворе до нуля (g= 0). В случае отрицательного напряжения «сток-исток» транзистор находится в выключенном состоянии, а ток проходит через обратный диод. В модели параллельно самому прибору включена демпфирующая цепь из последовательно соединенных резистора и конденсатора. На рис. 6в представлены статические вольтамперные характеристики модели полевого транзистора MOSFETдля включенного и выключенного состояний.

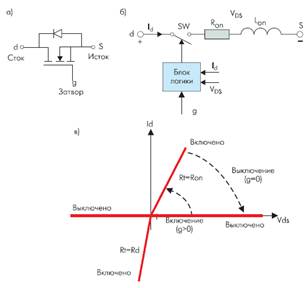

Рис. 6. Схема замещения транзистора MOSFET (а) в виде набора элементов (б) и его аппроксимированная вольтамперная характеристика (в)
Окно установки параметров транзистора MOSFETаналогично окну параметров силового диода Diodeи по этой причине не рассматривается.
