МЕТОДИКА и ПОРЯДОК ИЗМЕРЕНИЙ

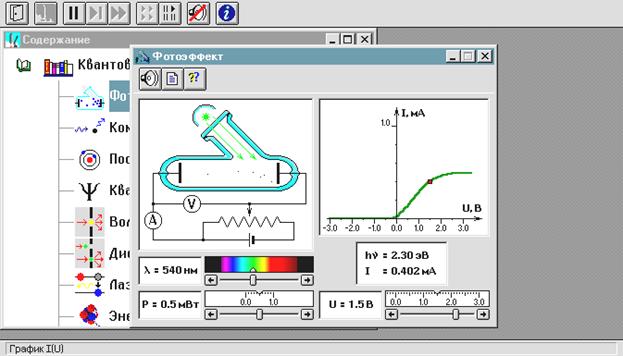

Внимательно рассмотрите рисунок и зарисуйте необходимое в свой конспект лабораторной работы.

Зацепите мышью движок реостата регулятора интенсивности (мощности) облучения фотокатода и установите его на максимум.

Аналогичным образом установите нулевое напряжение между анодом и фотокатодом и минимальную длину волны ЭМИ. Наблюдайте движение электронов в фотоэлементе, изменяя напряжение до запирания фототока.

ИЗМЕРЕНИЯ

1. Зацепив мышью, перемещайте метку на спектре, постепенно увеличивая длину волны облучения фотокатода. Добейтесь полного отсутствия фототока. Зафиксируйте самую большую длину волны (она будет равна l_кр), при которой фототок еще присутствует. Запишите в тетрадь значение длины волны красной границы фотоэффекта (l_кр).

2. Для более точного определения связи запирающего напряжения с длиной волны падающего излучения

· Сначала установите значение запирающего напряжения в соответствии с таблицей 2.

· Перемещая мышью вертикальную метку на спектре, установите такое максимальное значение длины волны, при котором прекращается фототок (при визуальном наблюдении электронов вы видите, что практически все электроны долетают до анода и после этого движутся обратно к катоду).

· Значения l и U_ЗАПзанесите в таблицу 1.

ТАБЛИЦА 1. результаты измерений для U_ЗАП = _

i =
U_ЗАП_i, В
l_i, нм
1/l_i,10⁶м^-1

ТАБЛИЦА 2. ЗНАЧЕНИЯ ЗАПИРАЮЩЕГО НАПРЯЖЕНИЯ

(не перерисовывать)

Группа	U_ЗАП1	U_ЗАП2	U_ЗАП3	U_ЗАП4
	-0.1	-0.3	-0.6	-0.8
	-0.2	-0.4	-0.6	-0.9
	-0.3	-0.5	-0.7	-1.0
	-0.4	-0.7	-0.8	-1.1
	-0.1	-0.3	-0.6	-0.8
	-0.2	-0.4	-0.6	-0.9
	-0.3	-0.5	-0.7	-1.0
	-0.4	-0.7	-0.8	-1.1

ОБРАБОТКА РЕЗУЛЬТАТОВ И ОФОРМЛЕНИЕ ОТЧЕТА:

Вычислите и запишите в таблицу обратные длины волн.

Постройте график зависимости напряжения запирания (U_ЗАП) от обратной длины волны (1/l).

Определите постоянную Планка, используя график и формулу

Используя длину волны красной границы фотоэффекта, вычислите значение работы выхода материала фотокатода.

Запишите ответы и проанализируйте ответы и график.

ТАБЛИЦА 3. Значения работы выхода для некоторых материалов

Материал	калий	литий	платина	рубидий	серебро	цезий	цинк
А_ВЫХ, эВ	2.2	2.3	6.3	2.1	4.7	2.0	4.0

Вопросы и задания для самоконтроля

1. Что такое фотоны?

2. Назовите все модели электромагнитного излучения.

3. Напишите формулу энергии фотона.

4. Напишите формулу, связывающую энергию фотона и его массу.

5. Напишите выражение энергии фотона через его импульс.

6. Дайте формулировку явления внешнего фотоэффекта.

7. Опишите по шагам, что происходит с фотоном, падающим на границу металла.

8. Опишите по шагам, что происходит со свободным электроном металла, после его взаимодействия с фотоном.

9. Опишите, что происходит с электроном, входящим в состав атома металла, после его взаимодействия с фотоном.

10. Что такое работа выхода? Чья это характеристика?

11. Напишите формулу Эйнштейна для внешнего фотоэффекта.

12. Дайте определение красной границы фотоэффекта.

13. Как устроен фотоэлемент?

14. Почему катод фотоэлемента называют фотокатодом?

15. Что такое запирающее напряжение для данного фотокатода.

16. Как движется фотоэлектрон в фотоэлементе при потенциале анода ниже потенциала фотокатода?

17. Как движется фотоэлектрон в фотоэлементе при потенциале анода выше потенциала фотокатода?

18. Как связана кинетическая энергия электрона у катода с его потенциальной энергией у анода и почему?
