Кафедра автоматизированного электропривода и электротехники
Лабораторная работа №2
Исследование однофазного полупроводникового выпрямителя.
Выполнил:
| Проверил:
|
Студент 531 группы
| доцент
|
Бахрамов П.С.
| Пономаренко В.К.
|
Санкт-Петербург
2009 г.
ЦЕЛЬ РАБОТЫ
Изучение работы однополупериодного и двухполупериодного выпрямителей. Снятие временных диаграмм напяржений с различными видами фильтров, буз фильтров. Определение параметров полупроводникового выпрямителя.

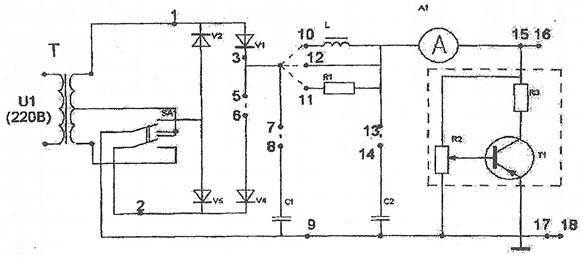

СХЕМА МАКЕТА ВЫПРЯМИТЕЛЯ
рис. 1.
рис. 2. рис. 3.
Схема однополупериодного выпрямителя. Схема двухполупериодного выпрямителя.
