В цифровом осциллографе Актаком АСК-2205 имеется 3 режима курсорных измерений: ручной, слежение, иммитация автоизмерений. Кроме того, предусмотрено 28 автоизмерений: 12 в амплитудной и 16 во временной и частотных областях. В числе данных 28-ми автоизмерений есть и уникальные для данного класса приборов, такие, например, как: измерение разности фаз, измерение задержки во времени между сигналами по разным каналам и др. Подробнее о них, Вы можете прочитать в статье доцента МГТУ им. Н.Э.Баумана Афонского А.А. опубликованной в журнале "Контрольно-измерительные приборы и системы (№4, август 2009) " Уникальные возможности бюджетных моделей цифровых осциллографов АКТАКОМ.
На скриншоте ниже представлены 12 автоизмерений в амплитудной области
и 16 автоизмерений во временной и частотных областях
Функция тестирования в пределах ("Годен-негоден")

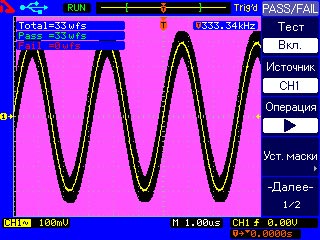

В цифровом осциллографе Актаком АСК-2205 данная функция позволяет отслеживать изменения сигнала, определяя, находится ли сигнал внутри заранее заданной области маски или нет. Маску можно, как задавать самим, так и можно загружать из внутренней памяти или с внешнего USB-носителя. Результаты работы данного режима отображаются , по желанию, на экране и/или со звуковым оповещением. Данный режим показан на скриншоте ниже: 33 осциллограммы удовлетворяют условию, не удовлетворяют – 0.
