Двумя проекциями.

Двумя плоскостями (;a )b.

Frac12;A3B3½=½AB½cos g.

Frac12;A2B2½=½AB½cos b

Frac12;А1В1½=½BA½cos a

Двумя точками ( А и В ).

Прямая линия. Способы графического задания прямой линии.

Прямая линия - одно из основных понятий геометрии. При систематическом изложении геометрии прямая линия обычно принимается за одно из исходных понятий, которое лишь косвенным образом определяется аксиомами геометрии. Если основой построения геометрии служит понятие расстояния между двумя точками пространства, то прямую линию можно определить как линию, вдоль которой расстояние между двумя точками является кратчайшим.

Прямая линия в линейной алгебре - линия первого порядка. Общее уравнение прямой:

Ах+Ву+С=0,

где А, В и С - любые постоянные.

Для определения положения прямой в пространстве существуют следующие методы:

Рассмотрим две точки в пространстве А и В (рис. 3.1). Через эти точки можно провести прямую линию получим отрезок [BA]. Для того чтобы найти проекции этого отрезка на плоскости проекций необходимо найти проекции точек А и В и соединить их прямой. Каждая из проекций отрезка на плоскости проекций меньше самого отрезка:

[A₁B₁]<[BA]; [A₂B₂]<[BA;] [A₃B₃]<[BA].

а) модель		б) эпюр
Рисунок 3.1.Определение положения прямой по двум точкам

Обозначим углы между прямой и плоскостями проекций через a- с плоскостью П₁, b- с плоскостью П₂, g- с плоскостью П₃ и тогда получим:

Частный случай ½A₁B₁½=½A₂B₂½=½A₃B₃½ при таком соотношении прямая образует с плоскостями проекций равные между собой углы »g=b=a35⁰, при этом каждая из проекций расположена под углом 45⁰ к соответствующим осям проекций.

Этот способ задания определяется тем что две непараллельные плоскости пересекаются в пространстве по прямой линии (этот способ подробно рассматривается в курсе элементарной геометрии).

Пусть в плоскостях П₁ и П₂ даны проекции прямых заданных отрезками [А₁В₁] и [A₂B₂]. Проведем через эти прямые плоскости a и b перпендикулярные плоскостям проекций. В том случае если эти плоскости непараллельные (рис.3.2а), линией их пересечения будет прямая заданная отрезком [АВ], проекциями которой являются отрезки [А₁В₁] и [А₂В₂].

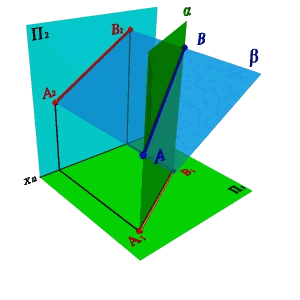

	а)a непараллельно b			б) a и b совпадают
Рисунок 3.2.Определение положения прямой в пространстве по двум проекциям отрезка

Плоскости a и b могут слиться в одну плоскость g, если, например, проекции [А1В1] и [А2В2] перпендикулярны оси x и пересекают ее в одной точке (рис.3.2.б). Прямая линия в этом случае будет однозначно определена своими проекциями, если на каждой из них обозначить две какие-либо точки. Если же обозначений не делать, то за искомую прямую можно принять любую прямую, лежащую в этой плоскости при условии, что она непараллельная ни одной из плоскостей проекций. Точка К, в данном случае - точка пересечения прямой с плоскостью П2. 4. Точкой и углами наклона к плоскостям проекций. Зная координаты точки принадлежащей прямой и углы наклона ее к плоскостям проекций можно найти положение прямой в пространстве(рис.3.3).

Рисунок 3.3. Определение положения прямой по точке и углам наклона к плоскостям проекций
