Использование ролей

Пример проектирования с использованием связей более высокого порядка

Правило 7

В случае многосторонней связи (n- сторонний) необходимо использовать n+1 отношение, по одному на каждую сущность, причем ключом каждой будет ключ соответствующей сущности. В одном отношении хранится информация о связи. В него включаются ключевые атрибуты всех сущностей охваченных n–сторонней связью.

Если применить это правило к рассмотренному примеру:

Проводник (Пфам,…)

Озеро (Нозеро,…)

Рыба (вид,…)

П_О_Р (Пфам, Нозеро, вид,…) – первичный ключ не может быть определен до тех пор, пока не будут рассмотрены все другие атрибуты.

Если взять атрибуты из примера, то П_О_Р будет выглядеть: П_О_Р (Пфам, Нозеро, вид).

Если каждый проводник предпочитает ловить в каждом озере только один вид рыбы,

то П_О_Р (Пфам, Нозеро, вид).

Если проводник может указать несколько предпочтительных видов для озера,

то П_О_Р (Пфам, Нозеро, вид).

В некоторых ситуациях одних сущностей и связей может оказаться недостаточно для полноценного моделирования предметной области. Одна из таких ситуаций возникает тогда, когда экземпляры некоторой сущности должны играть разные роли в деятельности предприятия.

В качестве примера предположим, что для небольшого предприятия- поставщика автомобилей необходимо хранить информацию о производственном персонале. Различают две категории служащих: Мастеров и Сборщиков. Мастера получают фиксированный оклад, в то время как у сборщиков почасовая оплата.

Первый вариант ER-диаграммы:

Записываем отношение:

Мастер (Таб.ном.маст.,…)

Сборщик (Таб.ном.сборщ.,…,Таб.ном.маст.)

С этой моделью связана проблема, возникающая при добавлении ключевых атрибутов в предварительные отношения.

Дадим обозначения:

Слфам - фамилия служащего

Ртел - рабочий телефон мастера

Дтел - домашний телефон служащего

Адр.сл . - адрес служащего

Тставка - почасовая тарифная ставка сборщика

Оклад - Месячный оклад мастера

Код.сб. - код сборщика

Сф.ком - сфера компетенции мастера

Легко распределить почти все атрибуты, кроме Слфам, Дтел и Адр.сл..

Распределим атрибуты:

Ртел. – Мастер,

Тставка – Сборщик,

Оклад – Мастер,

Код.сб. – Сборщик,

Сф.ком – Мастер.

Остальные атрибуты можно распределить следующим образом: разбить общие атрибуты на этот же атрибут Мастер и Сборщик , т.е. Слфам служащего = Слфам. Мастера и Слфам сборщика.

Но количество увеличивается, следовательно, возникнет дублирование. Лучшим решением является следующее: все Мастера и Сборщики рассматриваются как служащие, а мастера и Сборщики это те роли, которые данный служащий может играть (некоторые служащие являются Мастерами, другие Сборщиками).

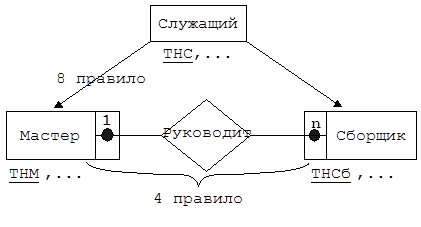

Графически это изображается следующим образом:
