Устройство городских электрических сетей

В настоящее время применяют, как правило, кабели с алюминиевыми жилами в алюминиевой или пластмассовой оболочке.

Выбор сечения кабельной линии производят по нормированным значениям плотности тока. Сечение жилы кабеля должно удовлетворять условиям допустимого нагрева в нормальных и послеаварийных режимах. Для каждой кабельной линии определяют допустимые токовые нагрузки, определяемые по участку трассы с наихудшими тепловыми условиями при длине участка не менее 10 м.

При прокладке трассы кабельной линии необходимо избегать участков с агрессивными грунтами по отношению к металлическим оболочкам кабелей. Укладывают кабели с запасом по длине с учетом возможных смещений почвы и температурных деформаций самого кабеля. Особое внимание следует уделять защите от возможных механических повреждений кабеля и соблюдению температурного режима.

При прокладке кабельных линий в земле в соответствии с правилами устройства электроустановок устанавливаются охранные зоны (полосы земли, на которых запрещены строительные работы без разрешения электросетевых предприятий) над кабелем:

- для кабельных линий выше 1кВ - по 1 м от крайних кабелей;

- для кабельных линий до 1кВ - по 1 м от крайних кабелей в сторону проезжей части и 0,6 м в сторону сооружений.

При прокладке кабельных линий непосредственно в земле кабели прокладываются в траншеях и имеют снизу подсыпку, а сверху засыпку слоем грунта, не содержащего камней (рис. 11.2). Защита от механических повреждений заключается в установке железобетонных плит толщиной не менее 50 мм для напряжения выше 35 кВ, при напряжении ниже 35 кВ - плит или в укладке поверх кабеля обыкновенного кирпича в один слой поперек трассы.

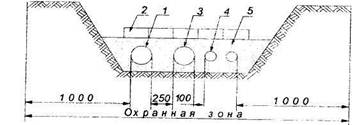

Рис. 9.2. Прокладка кабелей в траншее:

1 - кабель на напряжение 35 кВ; 2 - кирпич или железобетонные плиты; 3 — кабель на напряжение 10 кВ; 4 - контрольные кабели; 5 - мягкий грунт или песок

Другой возможный способ прокладки кабелей - кабельные каналы и тоннели. Он применяется при числе кабелей в одном направлении более 20. Данные конструкции выполняют из сборного железобетона и засыпают поверх съемных плит слоем земли не менее 30 см.

При прокладке кабельных и воздушных линий городского электроснабжения приходится преодолевать различного рода препятствия, обусловленные как природными факторами, так и развитием городской инфраструктуры. Прохождение линий через подобные преграды требует соблюдения дополнительных правил, которые могут стать определяющими при выборе и прокладке трассы электрических сетей.

Кабельные линии, пересекающие водные преграды, выполняются кабелем, бронированным круглой проволокой. Нитка кабеля, как правило, заглубляется в дно водных преград на глубину не менее 1 м, а на берегах предусматривается его резерв длиной не менее 10 м. Трасса линий может проходить по мостам и путепроводам. На мостах с интенсивным движением транспорта рекомендуются к применению бронированные кабели в алюминиевой оболочке. Допускается прокладка кабельных линий по мостам в асбестоцементных трубах. При этом необходимо предусмотреть меры по предотвращению возникновения механических усилий в местах перехода с конструкций мостов на устои. В земляных плотинах, дамбах и пирсах прокладка осуществляется в земляной траншее глубиной не менее 1 м.

Пересечение кабельной линии железных или автомобильных дорог осуществляется в тоннелях, блоках или трубах на глубине не менее 1 м от полотна дороги.

Для воздушных линий передачи при пересечении с железными и автомобильными дорогами, водными преградами применяются специальные усиленные (анкерные) опоры и нормируются наименьшие расстояния до проводов высоковольтной линии.
