Устройство жесткого диска.


Дата добавления: 2013-12-23; просмотров: 7433; Нарушение авторских прав


Если рассматривать жесткий диск в целом, то он состоит из двух основных частей: это плата электроники, на которой располагается так сказать "мозг" жесткого диска. На нем расположены процессор, так же присутствует управляющая программа, оперативное запоминающее устройство, усилитель записи и чтения. К механической части относятся такие части как блок магнитных головок имеющих аббревиатуру БМГ, двигатель, который придает вращение пластинам, ну и конечно же сами пластины. Давайте рассмотрим каждую часть более детально.

Гермоблок.

Гермоблок он же корпус жесткого диска - предназначен для крепления всех деталей, а так же выполняет функцию защиты от попадания частиц пыли на поверхность пластин. Стоит отметить что вскрытие гермоблока, можно осуществлять только в специально подготовленном для этого помещении, во избежание как раз таки попадания пыли и грязи внутрь корпуса.

Интегральная схема.

Интегральная схема или плата электроники синхронизирует работу жесткого диска с компьютером и управляет всеми процессами, в частности она поддерживает постоянной скорость вращения шпинделя и соответственно пластины, которая осуществляется двигателем.





Электромотор.

Электромотор или двигатель вращает пластины: около 7200 оборотов в секунду (взято среднее значение, есть винчестеры на которых скорость выше и доходит до 15000 оборотов в секунду, а есть и с меньшей скоростью около 5400, от скорости вращения пластин зависит скорость доступа к нужной информации на жестком диске).

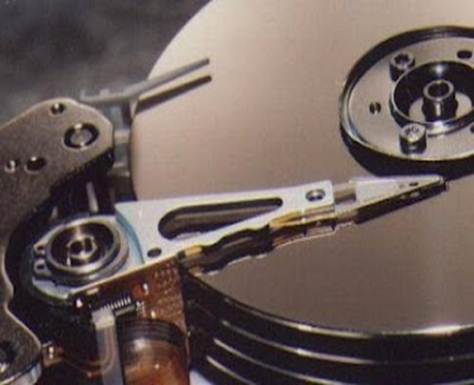

Коромысло.

Коромысло предназначено для записи и чтения информации с пластин жесткого диска. Конец коромысла разделен и на нем находится блок магнитных головок, это сделано для того, что бы можно было записывать и считывать информацию с нескольких пластин.





Блок магнитных головок.

В состав коромысла входит блок магнитных головок, который довольно часто выходит из строя, но это "часто" параметр очень условный. Магнитные головки располагаются сверху и снизу пластин и служат для непосредственного считывания информации с платин, расположенных на жестком диске.

Пластины.

На пластинах непосредственно храниться информация, они изготавливаются из таких материалов как, алюминий, стекло и керамика. Самое большое распространение получил алюминий, а вот из двух остальных материалов изготавливают, так называемые "элитные диски". Первые выпускаемые пластины покрывались окисью железа, но этот ферромагнетик имел большой недостаток. Диски покрытые таким веществом имели небольшую износостойкость. На данный момент большинство производителей жестких дисков покрывают пластины кобальтом хрома, у которого запас прочности на порядок выше, чем у окиси железа. Пластисны крепятся на шпиндель на одинаковом друг от друга расстоянии, такая конструкция имеет название "пакет". Под дисками располагается двигатель или электромотор.



Каждая сторона пластины разбита на дорожки, они в свою очередь разделены на сектора или по другому блоки, все дорожки одного диаметра представляют из себя цилиндр.



Все современные винчестеры имеют так называемый "инженерный цилиндр", на нем хранятся служебная информация, такая как модель hdd, серийный номер и др. Эта информация предназначена для считывания компьютером.

Принцип работы жесткого диска

Основные принципы работы жесткого диска мало изменились со дня его создания. Устройство винчестера очень похоже на обыкновенный проигрыватель грампластинок. Только под корпусом может быть несколько пластин, насаженных на общую ось, и головки могут считывать информацию сразу с обеих сторон каждой пластины. Скорость вращения пластин постоянна и является одной из основных характеристик. Головка перемещается вдоль пластины на некотором фиксированном расстоянии от поверхности. Чем меньше это расстояние, тем больше точность считывания информации, и тем больше может быть плотность записи информации.

Взглянув на накопитель на жестком диске, вы увидите только прочный металлический корпус. Он полностью герметичен и защищает дисковод от частичек пыли, которые при попадании в узкий зазор между головкой и поверхностью диска могут повредить чувствительный магнитный слой и вывести диск из строя. Кроме того, корпус экранирует накопитель от электромагнитных помех. Внутри корпуса находятся все механизмы и некоторые электронные узлы. Механизмы - это сами диски, на которых хранится информация, головки, которые записывают и считывают информацию с дисков, а также двигатели, приводящие все это в движение.



Диск представляет собой круглую пластину с очень ровной поверхностью чаще из алюминия, реже - из керамики или стекла, покрытую тонким ферро магнитным слоем. Во многих накопителях используется слой оксида железа (которым покрывается обычная магнитная лента), но новейшие модели жестких дисков работают со слоем кобальта толщиной порядка десяти микрон. Такое покрытие более прочно и, кроме того, позволяет значительно увеличить плотность записи. Технология его нанесения близка к той, которая используется при производстве интегральных микросхем.

Количество дисков может быть различным - от одного до пяти, количество рабочих поверхностей, соответственно, вдвое больше (по две на каждом диске). Последнее (как и материал, использованный для магнитного покрытия) определяет емкость жесткого диска. Иногда наружные поверхности крайних дисков (или одного из них) не используются, что позволяет уменьшить высоту накопителя, но при этом количество рабочих поверхностей уменьшается и может оказаться нечетным.

Магнитные головки считывают и записывают информацию на диски. Принцип записи в общем схож с тем, который используется в обычном магнитофоне. Цифровая информация преобразуется в переменный электрический ток, поступающий на магнитную головку, а затем передается на магнитный диск, но уже в виде магнитного поля, которое диск может воспринять и "запомнить".

Магнитное покрытие диска представляет собой множество мельчайших областей самопроизвольной (спонтанной) намагниченности. Для наглядности представьте себе, что диск покрыт слоем очень маленьких стрелок от компаса, направленных в разные стороны. Такие частицы-стрелки называются доменами. Под воздействием внешнего магнитного поля собственные магнитные поля доменов ориентируются в соответствии с его направлением. После прекращения действия внешнего поля на поверхности диска образуются зоны остаточной намагниченности. Таким образом сохраняется записанная на диск информация. Участки остаточной намагниченности, оказавшись при вращении диска напротив зазора магнитной головки, наводят в ней электродвижущую силу, изменяющуюся в зависимости от величины намагниченности.

Пакет дисков, смонтированный на оси-шпинделе, приводится в движение специальным двигателем, компактно расположенным под ним. Для того, чтобы сократить время выхода накопителя в рабочее состояние, двигатель при включении некоторое время работает в форсированном режиме. Поэтому источник питания компьютера должен иметь запас по пиковой мощности. Теперь о работе головок. Они перемещаются с помощью шагового двигателя и как бы "плывут" на расстоянии в доли микрона от поверхности диска, не касаясь его. На поверхности дисков в результате записи информации образуются намагниченные участки, в форме концентрических окружностей.

Они называются магнитными дорожками. Перемещаясь, головки останавливаются над каждой следующей дорожкой. Совокупность дорожек, расположенных друг под другом на всех поверхностях, называют цилиндром. Все головки накопителя перемещаются одновременно, осуществляя доступ к одноименным цилиндрам с одинаковыми номерами.
