АСИНХРОННЫЕ ТРИГГЕРЫ

RS-триггер с прямыми входами. Логическая структура триг­гера представлена на рис. 3.1,а. Триггер построен на двух логи­ческих элементах ИЛИ-НЕ, связанных таким образом, что выход каждого элемента подключен к одному из входов другого. Такое соединение элементов ^в устройстве обеспечивает два устойчивых состояния, в чем легко убедиться.

Пусть на входах R и S действуют пассивные для элементов ИЛИ-НЕ уровни лог. 0, которые не влияют на состояние Тригге­ра. В состоянии 0 триггера на выходе элемента A Q=0; этот уро­вень подается на вход элемента В; при этом на обоих входах эле­мента В действует уровень лог. 0 и на выходе элемента 5=1; с выхода элемента В уровень лог. 1 поступает на вход элемента А, что и обеспечивает на его выходе уровень 0. Это одно из устой­чивых состояний триггера. В состоянии 1 триггера на выходе эле­мента A Q = 1,4to обусловливает на выходе элемента В ф = 0, при-этом на обоих входах элемента А действуют уровни 0, что и обе­спечивает на выходе этого элемента уровень лог, 1, Таким обра-

зом, в каждом из состояний триггера элементы А и В оказывают­ся в противоположных состояниях.

Переключение триггера из одного устойчивого состояния в дру­гое происходит при подаче активных сигналов на входы.

Под действием уровня R=l элемент А установится в состоя­ние, йри котором на его выходе Q = 0, следовательно, на инверс-Hpirf выходе Q=l, и, таким образом, триггер устанавливается в состояние 0. Если триггер и прежде, до подачи сигнала R=l, на­ходился в состоянии 0, то его состояние не изменяется. Если же триггер находился в состоянии 1, то при подаче сигнала /?=1 произойдет переключение элемента А и на его выходе установит­ся уровень Q⁼0; далее этот уровень, действуя на входе элемента В, переключит его и на выходе элемента В установится уровень Q=l, после чего триггер оказывается установленным в состояние 0. Таким образом, при переключении триггера из одного состоя­ния в другое его элементы последовательно переключаются и вре­мя переключения равно удвоенному среднему времени задержки распрбстранения сигнала в логическом элементе ИЛИ-НЕ:

■в Очевидно, чем меньше t_neP, тем большее число переключений триггера удастся произвести в единицу времени, т. е. будет выше допустимая частота переключений или, иначе говоря, быстродей­ствие триггера.

Процесс установки триггера в состояние 1 при подаче на вход S уровня лог. 1 аналогичен описанному.

Одновременная подача активных уровней 1 на оба входа R и S не допускается, так как при этом на обоих выходах установится уровень 0, а после снятия со входов активных уровней состояние триггера .окажется неопределенным: в силу случайных причин триггер может установиться в состояние 0 либо к-На рис. 3.1,6 приведена таблица состояний RS-триггера в форме таблицы Вей-ча.. Из этой таблицы может быть построено логическое выраже­ние, определяющее функционирование RS-триггера:

т. е. триггер устанавливается в состояние 1 под действием вход­ного уровня 5=1 либо остается в этом состоянии 1, если R—Ou прежнее состояние триггера Q₀=l-

На рис. 3.1,в показано условное обозначение асинхронного RS-триггера.

RS-триггерс инверсными входами.Логическая структура триг­гера приведена на рис. 3.2,а. Отличие от логической структуры рассмотренного выше RS-триггера с прямыми входами состоит лишь в том, что здесь использованы логические элементы И-НЕ.

Лри этом активным логическим уровнем на входах является уровень лог. 0; пассивным — лог. 1. Для того чтобы активными были, как и в предыдущем триггере, входные сигналы 5=1 и R=l, будем считать, что на входы подаются инверсии .5 и Я. Тог-

да при 5 = 1 (или R=l) 5=0 (или R = 0) и на входе триггера бу­дет действовать активный уровень лог. 0. Другое удобство такого обозначения входных величин состоит в том, что триггер с инвер­сными входами описывается той же таблицей состояний (рис. 3.1,6), что и триггер с прямыми входами.

Рассмотрим устойчивые состояния триггера. Пусть на входах действуют пассивные уровни 5 = 0 и R = 0 (5=1 и R = l). В со­стоянии 0 триггера Q = 0, этот уровень передается на вход элемен­та В и ^вызывает на его выходе уровень Q=l, уровень 1 с выхо­да элемента В подается на вход элемента А, и так как на обо­их входах элемента А уровень 1, то на выходе этого элемента Q = 0. Аналогично определяется второе устойчивое состояние триггера.

При подаче активного уровня 5 = 0 (5=1) на выходе элемен­та А устанавливается уровень Q=l, на выходе элемента В — уро­вень Q = 0 и триггер оказывается установленным в состояние 1. При подаче активного уровня Я = 0 (R=l) триггер устанавлива­ется в состояние 0. Как и для триггера с прямыми входами, однов­ременная подача активных уровней на оба входа не допускается.

На рис. 3.2,6 показано условное обозначение RS-триггера с ин­версными входами.

СИНХРОННЫЕ ТРИГГЕРЫ

СО СТАТИЧЕСКИМ УПРАВЛЕНИЕМ _;

Рассмотрим триггеры, в которых действие управляющих сигна­лов на входе С проявляется в течение всего времени существова­ния этих сигналов.

RS-триггер.На рис. 3.3,а,б показаны логические структуры синхронного RS-триггера. Как видно из представленных струк­тур, синхронный RS-триггер состоит из асинхронного триггера с прямыми (либо инверсными) входами, на входах R и S которого включены логические элементы И (И-НЕ). С помощью логичес­ких элементов И (И-НЕ) обеспечивается передача активных уро­вней информационных входов S и R синхронного триггера на вхо­ды S и R входящего в его состав асинхронного триггера только при наличии уровня лог. 1 на синхронизирующем входе С.

Таким образом, при С = 0 на входы асинхронного триггера не передаются активные уровни и триггер сохраняет ранее установ-

ленное в нем состояние Q_o. При С=1 состояние триггера опре­деляется действующими на входах уровнями так же, как и., в рассмотренном выше асинхронном RS-триггере. Следовательно, функционирование синхронного RS-триггера может быть описано логическим выражением

Нормальная работа синхронного RS-триггера _t требует, чтобы За вре,мя действия лог. 1 на синхронизирующем входе. С уровни на информацирнных входах S и R оставались неизменными. Смена уровней на входах допускается лишь в то время, когда С=0 и триггер не реагирует на уровни, действующие на входах S и R.

На р^с. 3,3,в показано условное изображение синхронных RSHTpnrrepoB в схемрх.

J D-триггер.Имеет лишь один информационный вход, называе­мый вводом D. Вход С управляющий и служит для подачи син­хронизирующего сигнала.

Функционирование D-триггера определяется таблицей состоя-ций (рис. 3.4,а). Как видно из таблицы, при С=1, триггер уста­навливается в состояние, определяемое логическим уровнем на входе D (лри С=0 он сохраняет ранее установленное состояние Qo). Такое функционирование может быть описано логическим выражением

ментами на входах. При С = 0 на выходах элементов И (И-НЕ) образуются пассивные для входов асинхронного RS-трйггёра уро­вни. При С=\ уровень, поданный на информационный вход D, создает активный уровень либо на входе R (при D==0) либо на входе S (лри £)=1) асинхронного RS-триггера, и триггер устанав­ливается в состояние, соответствующее логическому уровню на входе D. Таким образом, D-триггер воспринимает информацию со входа D при С=\ и затем ее может хранить неопределенно дли­тельное время, пока С = 0.

На рис. 3.4,г показано символическое изображение D-триггера.

СИНХРОННЫЕ ТРИГГЕРЫ, ПОСТРОЕННЫЕ

ПО ПРИНЦИПУ ДВУХСТУПЕНЧАТОГО ЗАПОМИНАНИЯ

ИНФОРМАЦИИ

Особенность триггеров с двухступенчатым запоминанием ин­формации состоит в том, что они содержат две триггерные струк­туры: одна из них образует так называемый ведущий триггер, другая — ведомый (рис. 3.5). Оба триггера функционируют как синхронные триггеры со статическим управлением. При значении на синхронизирующем входе С=1 ведущий триггер устанавлива­ется в состояние, соответствующее сигналам, поступающим на информационные входы. Ведомый триггер, имеющий инверсный синхронизирующий вход, при этом невосприимчив к информации, поступающей на его вход с выхода ведущего триггера. Он продол­жает находиться в состоянии, в которое был ранее установлен (в предыдущем тактовом периоде).

При изменении значения С (с значения С=\ на значение С = 0) ведущий триггер отключается от информационных входов и пере­стает реагировать на изменения значений сигналов на этих вхо­дах; ведомый триггер устанавливается в состояние, в котором на­ходится ведущий триггер. С этого момента на выходах устанав­ливаются значения, соответствующие входным сигналам, посту­павшим к моменту рассматриваемого фронта сигнала на синхро­низирующем входе.

Таким образом, управление процессами в триггере с двухсту­пенчатым запоминанием информации за время тактового периода осуществляется двумя фронтами сигнала на синхронизирующем входе: на положительном фронте происходит установка ведущего

триггера, на отрицательном фронте — ведомого Триггера. В каче­стве примера рассмотрим JK-триггер с двухступенчатым запоми­нание¹^ информации.

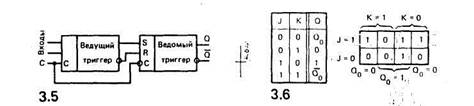

JK-триггер.На рис. 3.6 таблица состояний JK-триггера пред-ставленр в форме диаграммы Вейча, из которой можно получить следующее логиче9кое выражение, определяющее функциониро­вание ЛК-триггер'а:

Из (3.5) следует, что состояние Q, в которое устанавливается 'триггер, определяется не только уровнями на информационных входам J и К, но и состоянием Qo, в котором ранее находился триггер. Это определяет возможность построения логической стру­ктуры JK-триггера с использованием двух RS-триггеров. Один из ₍ RS-триггеров (ведомый) предназначен для хранения текущего со-стоя'ния Qo; снимаемые с его выходов уровни Q_o и Q_o совместно с информационными сигналами входов J и К используются для формирования нового состояния Q в другом RS-триггере (веду­щем), JK-триггер с подобной логической структурой представлен на рис. 3.7,а. Так как каждый из триггеров совместно с элемента­ми И на входах образует схему синхронного RS-триггера, то ло­гическая структура может быть такой, как показано на рис. 3.7,6. Здесь ведущий триггер Тп имеет по две пары связанных операцией И входов J и К.

При уровне Лог. О на входе С триггер Тп не .реагирует на сигнашы входов J и К. На синхронизирующий, вход триггера Тг₂ при 'этом, подается уровень лог. 1, и состояние ведущего триггера Тп передается ведомому триггеру Тг₂. Оба триггера оказывают­ся в одном и том же состоянии. При переходе на входе С к уров­ню лог. 1 на синхронизирующий вход триггера Тг₂ через инвертор подается уровень лог. О и логическая связь между триггерами об­рывается. Триггер Тп устанавливается в состояние Q, определяе-

мое выражением (3.5). Подача вновь на вход С уровня лог. О приводит к передаче состояния Q из триггера Тп в триггер Тг₂. Символическое изображение опи­санного JK-триггера приведено на рис. 3.7,s.

На рис. 3.8 показано вклю­чение JK-триггера, при котором он выполняет функции D-триг-гера.

Т-триггер.На рис. 3.9а пока­зана логическая структура Т-триг-гера. При поступлении на вход Т импульса на положительном его фронте ведущий триггер 1г_х уста­навливается в состояние, проти­воположное состоянию ведомого триггера Тг₂; на отрицательном

фронте входного импульса происходит передача состояния тригге­ра Tri в триггер Тг₂.

На рис. 3.9,6 приведено символическое изображение Т-триг-гера.

Режим Т-триггера может быть получен с помощью^ JK-триггера либо D-триггера, как показано на рис. 3.10,а,б.

ТРИГГЕРЫ С ДИНАМИЧЕСКИМ УПРАВЛЕНИЕМ

В триггерах с динамическим управлением (управлением фрон­том синхронизирующего сигнала) процессы, связанные с пере­ключением, происходят в течение короткого времени вблизи фрон­та сигнала на синхронизирующем входе. Синхронизирующий вход, вызывающий переключение триггера при действии положительно­го сигнала, называется прямым динамическим входом (условное обозначение прямого динамического входа триггера показано на рис. 3.11,а); вход, вызывающий переключение на отрицательном фронте синхронизирующего сигнала, называется инверсным дина­мическим входом (условное обозначение инверсного динамическо­го входа триггера приведено на рис. 3.11,6).

i

, ^триггер. Рассмотрим функционирование D-триггера с логической структу­рой, приведенной на рис. 3.12,а.

Элементы И-НЕ / и 2 составляют простейшую выходную триггерную струк­
туру, состояние которой определяет состояние всего D-триггера. Элементы И-НЕ
3... 6 образуют схему, формирующую сигналы Y_x и К₂, которые переключают
выходную триггерную структуру. ,,_м

| Запишем логические выражения, определяющие коммутирующие сигналы

Так как Y₄= D-Y_t, jK₃ = У_х-К₄ == Y_v (D-K,) , то, подставив в выражения У,,
Yi, получим ^!

Выражения построены таким образом, что переменные левых частей входят в правые части выражений. Такие выражения имеют следующий смысл: если в правые части подставить значения Y\ и Y₂ для данного момента времени, то логические выражения определяют для этих переменных новые значения,- кото­рые установятся в последующие моменты времени.

При С=0(С=1) ^1 = 1 Уз= 1 и, таким образом, на входах выходной триг-герной структуры действуют пассивные уровни и в триггерной структуре сох­раняется ранее установленное в ней состояние.

Если на синхронизирующем входе С происходит переход с уровня лог. О к уровню лог. 1 (т. е. воздейстнует фронт положительной полярности), то для определения новых значений Y_x и К₂ в правые части выражений (3.6) и (3.7) следует подставить значения этих переменных, соответствующие моменту вре­мени до поступления фронта сигнала на вход С (т. е. значения К| = 1 и Kj=I). При этом К, = 0 и К₂=£>.

Эти значения, будучи подставлены в правые части выражений (3.6) и
(3.7), приводят к тем же значениям для Y_t и Y₂. Это подтверждает ИХ устой­
чивость. ',,'; ,

Активная комбинация сигналов £> = 0, Yi = 0, действуя на входе; элемента И-НЕ 2, устанавливает на его выходе Q=l, на выходе элемента И-НЕ / уста­навливается Q = 0. Триггер оказывается установленным в состояние 6. При D = «=»1 и К|=0 активный уровень лог. О, действуя на входе элемента И-НЕ Л устанавливает на его выходе Q=l. Триггер оказывается в состоянии 1.

Таким образом, при действии на входе С положительного фронта сигнала триггер устанавливается в состояние, соответствующее поданной на вход D информации.

Заметим, что установленные в момент фронта сигнал С уровни Y_x и Y₂ в дальнейшем в течение всего времени действия сигнала С=1 остаются неизмен­ными, если даже и изменяется значение на входе D. Действительно, если под­ставить в правые части выражений (3.6) и (3.7), например, комбинацию зна­чений К, = 1 и Г₂=0, то получим K,=OV1(1V0) = 1; Y₂=0V0V0-D=0, что и подтверждает нечувствительность значений У, и Кг к значениям сигнала на вхо­де D после переключения триггера.

Для того чтобы могло произойти новое переключение триггера, необходи­мо воздействие на входе С нового фронта положительной полярности.

Для представления триггера данного типа в схемах используется условное изображение, показанное на рис. 3.12,6.

Триггеры обычно снабжают дополнительными асинхронными входами R<f (установки в состоянии 0) и S* (установки в состояние 1), сигналы на которых производят установку триггеров в соответствующее состояние, независимо от значения сигналов на входах D и С.

Цепи асинхронных входов Rd и S<< показаны на рис. 3.12,а штриховыми линиями. Условное обозначение D-триггера с асинхронными входами, Rd и Sd приведено на рис. 3.12,в.

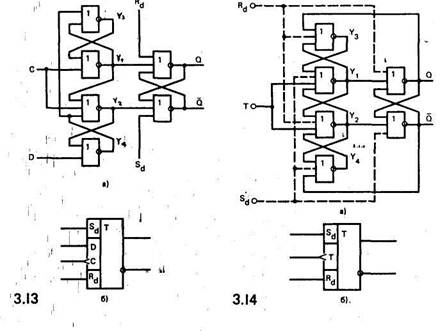

На рис. 3.13 показана схема D-триггера, построенного на элементах ИЛИ-НЕ.

Выражения для логических уровней в точках Y\ и К₂ данной схемы име­ют следующий вид (без учета входов R* и Si):

Анализ выражений, подобный приведенному пышс применительно к триг­геру, построенному на элементах И-НЕ, показываетт, что переключение тригге­ра происходит при отрицательном фронте сигнала на входе С. При этом пе­реключающие уровни определяются выражениями Y_t = D и Y₂—D.

На рис. 3.13,6 показано условное обозначение данного триггера.

Рассмотрим функционирование триггера со стороны установочных входов Rd и Sj. С учетом этих входов логические выражения для Y, и У₂ имеют сле­дующий вид:

Для установки триггера в состояние Q = 0 подается сигнал Rd = \. При этом из (3.13) У₂=0; из (3.12) при Г=0

Под действием таких управляющих сигналов Y_t и У₂ триггер устанавлива­ется в состояние Q=0. Заметим, что после того, как будет снят сигнал со вхо­да Rd, остаются неизменными уровни У| и У₂ и они поддерживают установлен­ное в триггере состояние. Процессы при установке триггера в состояние 1 сиг­налом на входе Sd анализируются аналогично.

JK-триггер.Проанализируем работу триггера, схема которого приведена на рис. 3.15. Логические выражения для уровней на управляющих входах Yi и У₂:

Т-триггер.Рассмотрим работу триггера, схема которого приведена на рис.

Логические выражения для уровней на управляющих входах У₁ и У₂ (по­строенные без учета показанных штриховой линией цепей установочных входов Rdи Б„):

При Г=1, Yi = Yi=Q входная триггерная структура сохраняет ранее уста­новленное в ней состояние.

Найдем для Y_t и У₂ выражения, соответствующие действию на входе Т от­рицательного фронта сигнала. Подставив в правые части выражений (3.10) и (3.11) значения У, = У₂=О, получим

^1так, при Qo=O У₂= 1 и этим уровнем выходная триггерная структура пе­реключается в состояние 'Q=*M; при Qo=l У^!, этим "уровнем выходная триг­герная структура переводится в состояние 0. Таким образом, при действии от­рицательного фронта сигнала на входе Т-триггер переключается в состояние Q, противоположное состоянию Q_O| в котором он ранее находился. Так«е функцио­нирование соответствует таблице состояний Т-триггера (табл. 3.2,г).

Уровни Yx и Y, здесь определяются следующими выражениями:

i i При С=0 на упраэляющих входах устанавливаются пассивные уровни У| =
= 1 и У2=1. не влияющие на состояние выходной триггерной структуры. При
положительном фронте сигнала на входе С уровни У\ и Уг определяются
выражениями, поручаемыми из (3:14) и (3.15) при подстановке С=\, Vi=l,
У₂=1: ! ■ \ '' i

¹ В ,1 табл. 3.3 приведены комбинации входных сигналов /, л и текущего сос­тояния тр!игге₍ра (?о, действующих! в момент, непосредственно предшествующей моменту поступления- положительного фронта на вход С, а также значения У,, У₂ и состояния триггера Q для ближайшего момента после фронта сигнала на входе С. Как видно из таблицы, действие сигналов У и К на состояние тригге­ра соответствует таблице состояний JK-триггера (табл. 3.26). I Отметим следующую особенность в работе рассматриваемого триггера. Из­менение сигналов на входах J и К, происходящее после положительного фрон­та, сигнала на входе С, может привести к изменению состояния триггера. Как видно из выражений (3.14) и (3.15), после действия положительного фронта сигнала на входе С изменение сигналов / или К с уровня лог. О к уровню лог. 1 окажет такое же действие, как в случае, если бы этот уровень лог. 1 был установлен на соответствующем входе J или К перед появлением фронта на в)рде С. Действительно, пусть перед поступлением фронта сигнала на вхо­де С .на информационных входах /j=0, К—0 и состояние триггера Qo=O. Оче­видно, I после действия фронта состояние триггера не изменится, но если затем

"значение на входе J изменится и станет /=1, то в соответствии с выражени­ем (3.14) на управляющем входе Y\ установится уровень У( = 0 и триггер пе­реключится в состояние Q=,l. Эту особенность работы рассматриваемого триг­гера следует учитывать при построении цифровых устройств.

ria рис. 3.16 приведена другая схема JK-триггера, лишенная этого недос­татка, i Проанализируем работу триггера, построенного по этой схеме.

При С=1 У,=0, У₂=0.

Подставляя значения У,=-У₂ = 0 » пыраженни (3.18) и (3.19), получаем для момента отрицательного фронта сигнала на входе С:

Пользуясь этими выражениями, можно построить таолицу состоянии трш-гера после действия фронта сигнала на входе С (табл. 3.4).

Отсюда следует, что функционирование триггера подчинено таблице пере­ходов JK-триггера (табл. 3.2,6).

Из табл. 3.4 видно, что значения У,, У₂, Q встречаются в двух комбина­циях: У| = 1; У₂ = 0; Q = 0 и Ki = 0; У₂=1; Q=1. Если первую из этих комби­наций значений подставить в (3.18) и (3.19), то получим

т. е. комбинация К» = 1; У₂=0 является устойчивой, и после действия; на входе С отрицательного фронта сигнала никакие изменения значений на входах J,. и К не могут изменить значений управляющих сигналов Y, и У?. Следовательно, триггер оказывается нечувствительным к изменению сигналов на входах J и К после действия отрицательного фронта сигнала на входе С.

Подстановка второй комбинации значений У,, У₂, Q п (3.18) и (3.19) при­водит к

Таким образом, и в этом состоянии триггер нечувствителен к изменению сигналов J и К после действия на входе С отрицательного фронта сигнала.

3.5. ШИФРАТОРЫ, ДЕШИФРАТОРЫ, ПРЕОБРАЗОВАТЕЛИ КОДОВ

ШИФРАТОРЫ

Шифратор (называемый также кодером) — устройство, осу­ществляющее преобразование десятичных чисел в двоичную си­стему счисления. Пусть в шифраторе имеется m входов, последо-
