Условные графические обозначения (УГО) и схемы исследуемых триггеров (на основе ЛЭ 2И-НЕ)

Рис. 1.1. Асинхронный RS-триггер с прямыми входами

(на основе ЛЭ 2ИЛИ-НЕ)

Рис. 1.2. Асинхронный RS-триггер с инверсными входами

(на основе ЛЭ 2И-НЕ)

Рис.1.3. RST-триггер (тактируемый), выполненный на основе асинхронного триггера с прямыми входами 2И-2ИЛИ-НЕ

Рис.1.4. RST-триггер (тактируемый) с прямыми входами, выполненный на основе асинхронного триггера с инверсными входами

Рис.1.5. Синхронный RS-триггер, выполненный на основе асинхронного триггера с прямыми входами

Рис.1.6. Синхронный RS-триггер, выполненный на основе асинхронного с прямыми входами

Рис.1.7. Синхронный RS-триггер, выполненный на основе асинхронного триггера с инверсными входами

Рис.1.8. RST-триггер (тактируемый) с инверсными входами, выполненный на основе асинхронного триггера с прямыми входами

Рис.1.9. Синхронный RS-триггер, выполненный на основе асинхронного триггера с инверсными входами

Рис.1.10. RST-триггер (тактируемый), выполненный на основе асинхронного триггера с инверсными входами

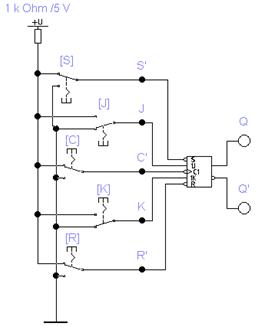

Рис.2.1. Динамический инверсный JK-триггер

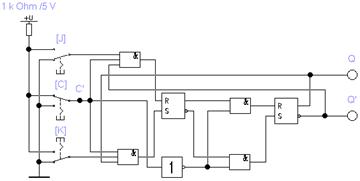

Рис. 2.2. JK-триггер на основе прямых асинхронных RS-триггеров

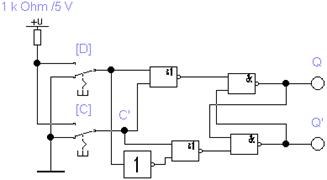

Рис.3.1 D-триггер на основе синхронного RSТ-триггера

Примечание: Любой синхронный RS-триггер превращается в D-триггер с помощью ЛЭ НЕ, включенного между S и R.

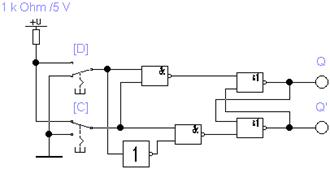

Рис.3.2. Синхронный D-триггер

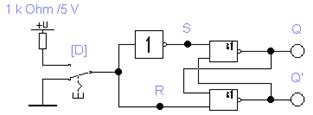

Рис.3.3. D-триггер на основе асинхронного RS-триггера с прямыми входами

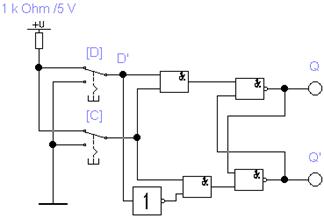

Рис.3.4. Синхронный D-триггер

Рис.4.1. Т-триггер на основе JK-триггера в счетном режиме

Рис.4.2. Т-триггер на основе D-триггера
