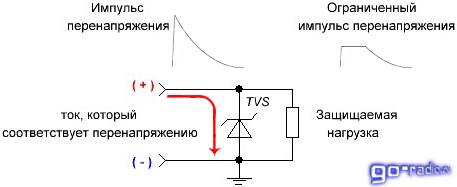

Принцип работы супрессора (защитного диода).

У TVS-диодов ярко выраженная нелинейная вольт-амперная характеристика. Если амплитуда электрического импульса превысит паспортное напряжение для конкретного типа диода, то он перейдёт в режим лавинного пробоя. То есть TVS-диод ограничит импульс напряжения до нормальной величины, а “излишки” уходят на корпус (землю) через диод. Более наглядно процесс выглядит на рисунке.

До тех пор пока не возникает угроза выхода из строя электронного прибора, TVS-диод не оказывает никакого влияния на работу техники. У этого полупроводникового прибора более высокое быстродействие по сравнению с ограничителями, которые использовались раньше.

10. Назначение и классификация микросхем драйверов.

Драйвер (англ. driver — управляющее устройство, водитель) — электронное устройство, предназначенное для преобразования электрических сигналов, целью которого является управление чем-либо. Драйвером обычно называется отдельное устройство или отдельный модуль, микросхема в устройстве, обеспечивающие преобразование электрических управляющих сигналов в электрические или другие воздействия, пригодные для непосредственного управления исполнительными или сигнальными элементами.

Под определение драйвера подпадают многочисленные устройства:

Шинные формирователи

Формирователи сигналов интерфейсов цифровых электронных устройств, предназначенные для преобразования, приема и передачи цифровых сигналов и согласования электрических парметров с особенностями линии связи

Устройства управления различными типами исполнительных устройств, такими как электромагниты, электродвигатели

Модули питания и управления устройствами, требующими соблюдения определенных рабочих параметров в процессе включения, выключения и работы. Ярким примером можно считать драйверы светодиодов, поскольку к питанию светодиодных устройств предъявляются повышенные требования

Драйверы силовых транзисторов, MOSFET и IGBT-транзисторов. Затворы мощных полевых силовых транзисторов имеют большую электрическую ёмкость (тысячи пикофарад), для зарядки которых на высокой частоте нужен большой ток (амперы). Драйвер обеспечивает большой ток для быстрой зарядки затвора транзистора для его открытия. А также быстро разряжает затвор, когда транзистор нужно закрыть.

11. Бутстрепное питание ИМС драйверов.

12 Схемотехника, разновидности и характеристики аналоговых компараторов.

Компаратор (аналоговых сигналов) (англ. comparator — сравнивающее устройство^[1]) — электронная схема, принимающая на свои входы два аналоговых сигнала и выдающая логическую «1», если сигнал на прямом входе («+») больше, чем на инверсном входе («−»), и логический «0», если сигнал на прямом входе меньше, чем на инверсном входе.

Одно напряжение сравнения двоичного компаратора делит весь диапазон входных напряжений на два поддиапазона. Двоичный логический сигнал (бит) на выходе двоичного компаратора указывает, в каком из двух поддиапазонов находится входное напряжение.

Простейший компаратор представляет собой дифференциальный усилитель. Компаратор отличается от линейногооперационного усилителя (ОУ) устройством и входного, и выходного каскадов:

· Входной каскад компаратора должен выдерживать широкий диапазон входных напряжений между инвертирующим и неинвертирующим входами, вплоть до размаха питающих напряжений, и быстро восстанавливаться при изменении знака этого напряжения.

· Выходной каскад компаратора выполняется совместимым по логическим уровням и токам с конкретным типом входов логических схем (технологий ТТЛ, ЭСЛ и т. п.). Возможны выходные каскады на одиночном транзисторе с открытым коллектором (совместимость с ТТЛ и КМОП логикой).

· Для формирования гистерезисной передаточной характеристики компараторы часто охватывают положительной обратной связью. Эта мера позволяет избежать быстрых нежелательных переключений состояния выхода, обусловленном шумами во входном сигнале, при медленно изменяющемся входном сигнале.

13. ТТЛ и ТТЛШ-элементы. Схемотехника и особенности применения.

Транзисторно-транзисторная логика (ТТЛ, TTL) — разновидность цифровых логических микросхем, построенных на основе биполярных транзисторов и резисторов. Название транзисторно-транзисторный возникло из-за того, что транзисторы используются как для выполнения логических функций (например, И, ИЛИ), так и для усиления выходного сигнала (в отличие от резисторно-транзисторной и диодно-транзисторной логики).

Простейший базовый элемент ТТЛ выполняет логическую операцию И-НЕ, в принципе повторяет структуру ДТЛ микросхем и в то же время за счёт использования многоэмиттерного транзистора, объединяет свойства диода и транзисторного усилителя что позволяет увеличить быстродействие, снизить потребляемую мощность и усовершенствовать технологию изготовления микросхемы.

ТТЛ получила широкое распространение в компьютерах, электронных музыкальных инструментах, а также в контрольно-измерительной аппаратуре и автоматике (КИПиА). Благодаря широкому распространению ТТЛ входные и выходные цепи электронного оборудования часто выполняются совместимыми по электрическим характеристикам с ТТЛ. Максимальное напряжение в схемах с ТТЛ может достигать 24В, однако это приводит к большому уровню паразитного сигнала. Достаточно малый уровень паразитного сигнала при сохранении достаточной эффективности достигается при напряжении 5В, поэтому данная цифра и вошла в технический регламент ТТЛ.

Принцип работы ТТЛ с простым инвертором:

Биполярные транзисторы могут работать в режимах: отсечки, насыщения, нормально активно, инверсно активный. В инверсно активном режиме эмиттерный переход закрыт, а коллекторный переход открыт. В инверсном активном режиме коэффициент усиления транзистора по току значительно меньше, чем в нормальном режиме, из-за несимметричности конструктивного исполнения переходов база-коллектор и база-эмиттер, в частности, из-за разницы в их площадях и степени легирования коллекторного и эмиттерного слоёв полупроводника.

Транзисторно-транзисторная логика с диодами Шоттки (ТТЛШ)

В ТТЛШ используются диоды Шоттки, в которых барьер Шоттки не позволяет транзистору войти в режим насыщения в результате чего диффузионная ёмкость мала и задержки переключения малы, а быстродействие высокое.

ТТЛШ-логика отличается от ТТЛ наличием диодов Шоттки в цепях база — коллектор, что исключает насыщение транзистора, а также наличием демпфирующих диодов Шоттки на входах (редко на выходах) для подавления импульсных помех, образующихся из-за отражений в длинных линиях связи (длинной считается линия, время распространения сигнала в которой больше длительности его фронта, для самых быстрых ТТЛШ микросхем линия становится длинной начиная с длины в несколько сантиметров).

14. Схемотехника, разновидности и принципы работы стабилизаторов напряжения.

Стабилизатор напряжения — преобразователь электрической энергии, позволяющий получить на выходе напряжение, находящееся в заданных пределах при значительно больших колебаниях входного напряжения и сопротивления нагрузки.

По типу выходного напряжения стабилизаторы делятся на стабилизаторы постоянного тока и переменного тока. Как правило тип питания (постоянный либо переменный ток) такой же, как и выходное напряжение, хотя возможны исключения.

15. ЭСЛ и И²Л-элементы. Схемотехника и особенности применения.

Эми́ттерно-свя́занная ло́гика (ЭСЛ, ECL) — семейство цифровых интегральных микросхем на основедифференциальных транзисторных каскадов. ЭСЛ является самой быстродействующей из всех типов логики, построенной на биполярных транзисторах. Это объясняется тем, что транзисторы в ЭСЛ работают в линейном режиме, не переходя в режим насыщения, выход из которого замедлен. Низкие значения логических перепадов в ЭСЛ-логике способствуют снижению влияния на быстродействие паразитных ёмкостей.

Основная деталь ЭСЛ-логики — схема потенциального сравнения, собранная не на диодах (как в ДТЛ), а на транзисторах. Схема представляет собой транзисторы, соединённые эмиттерами и подключенные к корпусу (или питанию) через резистор. При этом транзистор, у которого напряжение на базе выше, пропускает через себя основной ток. Как правило, один транзистор в схеме сравнения подключен к опорному уровню, равному напряжению логического порога, а остальные транзисторы являются входами. Выходные цепи схемы сравнения поступают на усилительные транзисторы, а с них — на выходные эмиттерные повторители.

16. Схемотехника, АЧХ и разновидности активных фильтров.

Активный фильтр — один из видов аналоговых электронных фильтров, в котором присутствует один или несколько активных компонентов, к примеру транзистор или операционный усилитель.

В активных фильтрах используется принцип отделения элементов фильтра от остальных электронных компонент схемы. Часто бывает необходимо, чтобы они не оказывали влияния на работу фильтра. Применение усилителей в активных фильтрах позволяет увеличить наклон частотной характеристики в полосе подавления, что недостижимо при каскадном соединении пассивных RC-цепочек.

Существует несколько различных типов активных фильтров, некоторые из которых также имеют ипассивную форму:

· Фильтр высоких частот — ослабляет (обычно значительно) амплитуды гармонических составляющих сигнала ниже частоты среза.

· Фильтр низких частот — ослабляет (обычно значительно) амплитуды гармонических составляющих сигнала выше частоты среза.

· Полосовой фильтр — ослабляет (обычно значительно) амплитуды гармонических составляющих сигнала выше и ниже некоторой полосы.

· Режекторный фильтр — ослабляет (обычно значительно) амплитуды гармонических составляющих сигнала в определённой ограниченной полосе частот.

17. n-МОП и КМОП- логические элементы. Схемотехника и особенности применения.

КМОП (комплементарная структура металл-оксид-полупроводник; англ. CMOS, complementary metal-oxide-semiconductor) — технология построения электронных схем.

Для примера рассмотрим схему вентиля 2И-НЕ, построенного по технологии КМОП.

· Если на оба входа A и B подан высокий уровень, то оба транзистора снизу на схеме открыты, а оба верхних закрыты, то есть выход соединён с землёй.

· Если хотя бы на один из входов подать низкий уровень, соответствующий транзистор сверху будет открыт, а снизу закрыт. Таким образом, выход будет соединён с напряжением питания и отсоединён от земли.

В схеме нет никаких нагрузочных сопротивлений, поэтому в статическом состоянии через КМОП-схему протекают только токи утечки через закрытые транзисторы, и энергопотребление очень низкое. При переключениях электрическая энергия тратится в основном на заряд емкостей затворов и проводников, так что потребляемая (и рассеиваемая) мощность пропорциональна частоте этих переключений (например, тактовой частоте процессора).

МОП (металл-оксид-полупроводник) — один из видов полевого транзистора, в котором управляющий электрод (затвор) отделён от канала слоем диэлектрика, в простейшем случае, оксида кремния. Транзисторы МОП-структуры лучше других активных полупроводниковых приборов подходили для создания логических БИС и СБИС, и ранний прогресс цифровой техники обусловлен микросхемами на транзисторах с МОП-структурой. В отличие от биполярного транзистора, выходной ток которого управляется входным током, МОП-транзистор, как и другие полевые транзисторы, управляется напряжением, этим он напоминает электровакуумный триод. В зависимости от типа носителей зарядов, МОП-транзисторы могут быть n-канальными или p-канальными, в первых используются электроны, во вторых — дырки.

Логический МОП-элемент представляет собой несколько транзисторов, соединённых либо последовательно (для получения функции "И-НЕ"), либо параллельно (для получения функции "ИЛИ-НЕ"). Такой же транзистор, только постоянно включённый, служит нагрузочным резистором логического элемента. Увеличение сопротивления открытого канала этого транзистора уменьшает потребляемую мощность, но одновременно и скорость действия логического элемента. Управлять этим параметром можно, изменяя геометрические размеры, например, ширину канала.

18. Методы минимизации схем на основе карт Карно.

Куб Карно́ — графический способ минимизации переключательных (булевых) функций, обеспечивающий относительную простоту работы с большими выражениями и устранение потенциальных гонок^[1]. Представляет собой операции попарного неполного склеивания и элементарного поглощения. Карты Карно рассматриваются как перестроенная соответствующим образом таблица истинности функции. Карты Карно можно рассматривать как определенную плоскую развертку n-мерного булева куба.

Карты Карно были изобретены в 1952 Эдвардом В. Вейчем и усовершенствованы в 1953 Морисом Карно, физиком из «Bell Labs», и были призваны помочь упростить цифровые электронные схемы.

В карту Карно булевы переменные передаются из таблицы истинности и упорядочиваются с помощью кода Грея, в котором каждое следующее число отличается от предыдущего только одним разрядом.

Принципы минимизации[править | править исходный текст]

Основным методом минимизации логических функций, представленных в виде СДНФ или СКНФ, является операция попарного неполного склеивания и элементарного поглощения. Операция попарного склеивания осуществляется между двумя термами (членами), содержащими одинаковые переменные, вхождения которых (прямые и инверсные) совпадают для всех переменных, кроме одной. В этом случае все переменные, кроме одной, можно вынести за скобки, а оставшиеся в скобках прямое и инверсное вхождение одной переменной подвергнуть склейке. Например:

Аналогично для КНФ:

Возможность поглощения следует из очевидных равенств

Таким образом, главной задачей при минимизации СДНФ и СКНФ является поиск термов, пригодных к склейке с последующим поглощением, что для больших форм может оказаться достаточно сложной задачей. Карты Карно предоставляют наглядный способ отыскания таких термов.

Как известно, булевы функции N переменных, представленные в виде СДНФ или СКНФ, могут иметь в своём составе 2^N различных термов. Все эти члены составляют некоторую структуру, топологически эквивалентную N–мерному кубу, причём любые два терма, соединённые ребром, пригодны для склейки и поглощения.

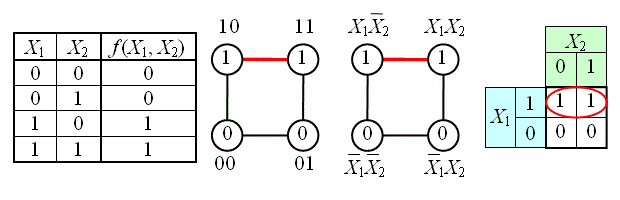

На рисунке изображена простая таблица истинности для функции из двух переменных, соответствующий этой таблице 2-мерный куб (квадрат), а также 2-мерный куб с обозначением членов СДНФ и эквивалентная таблица для группировки термов:

19. Мультиплексоры и демультиплексоры. Схемотехника и особенности применения.

Mультипле́ксор — устройство, имеющее несколько сигнальных входов, один или более управляющих входов и один выход. Мультиплексор позволяет передавать сигнал с одного из входов на выход; при этом выбор желаемого входа осуществляется подачей соответствующей комбинации управляющих сигналов.

Аналоговые и цифровые^[1][2] мультиплексоры значительно различаются по принципу работы. Первые электрически соединяют выбранный вход с выходом (при этом сопротивление между ними невелико — порядка единиц/десятков ом). Вторые же не образуют прямого электрического соединения между выбранным входом и выходом, а лишь «копируют» на выход логический уровень ('0' или '1') с выбранного входа. Аналоговые мультиплексоры иногда называют ключами^[3] или коммутаторами.

Устройство, противоположное мультиплексору по своей функции, называется демультиплексором. В случае применения аналоговых мультиплексоров (с применением ключей на полевых транзисторах) не существует различия между мультиплексором и демультиплексором; такие устройства могут называться коммутаторами.

Мультиплексоры могут использоваться в делителях частоты, триггерных устройствах, сдвигающих устройствах и др. Мультиплексоры могут использоваться для преобразования параллельного двоичного кода в последовательный. Для такого преобразования достаточно подать на информационные входы мультиплексора параллельный двоичный код, а сигналы на адресные входы подавать в такой последовательности, чтобы к выходу поочередно подключались входы, начиная с первого и заканчивая последним.

20. Схемотехника, разновидности и принципы работы генераторов сигналов.

Генератор сигналов — это устройство, позволяющее получать сигнал определённой природы (электрический, акустический и т.д.), имеющий заданные характеристики (форму, энергетические или статистические характеристики и т. д.). Генераторы широко используются для преобразования сигналов, для измерений и в других областях. Состоит из источника (устройства с самовозбуждением, например усилителя охваченного цепью положительной обратной связи) и формирователя (например, электрического фильтра)

Большинство генераторов являются преобразователями постоянного тока в переменный ток. Маломощные генераторы строят на однотактных усилительных каскадах. Более мощные однофазные генераторы строят на двухтактных (полумостовых) усилительных каскадах, которые имеют больший КПД и позволяют на транзисторах той же мощности построить генератор с приблизительно вдвое большей мощностью. Однофазные генераторы ещё большей мощности строят по четырёхтактной (полномостовой) схеме, которая позволяет приблизительно ещё вдвое увеличить мощность генератора. Ещё большую мощность имеют двухфазные и трёхфазные двухтактные (полумостовые) и четырёхтактные (полномостовые) генераторы.

21. Дешифраторы и шифраторы. Схемотехника и особенности применения.

Шифратор (кодер) — (англ. encoder) логическое устройство, выполняющее логическую функцию (операцию) — преобразование позиционного n-разрядного кода в m-разрядный двоичный, троичный или k-ичный код.

Двоичный шифратор выполняет логическую функцию преобразования унитарного n-ичного однозначного кода в двоичный. При подаче сигнала на один из n входов (обязательно на один, не более) на выходе появляется двоичный код номера активного входа.

Если количество входов настолько велико, что в шифраторе используются все возможные комбинации сигналов на выходе, то такой шифратор называется полным, если не все, то неполным. Число входов и выходов в полном шифраторе связано соотношением:

где
— число входов,
— число выходных двоичных разрядов.

Дешифра́тор (декодер), англ. Decoder — комбинационная схема, преобразующая n-разрядный двоичный, троичный или k-ичный код в -ичный одноединичный код, где — основание системы счисления. Логический сигнал активен на том выходе, порядковый номер которого соответствует двоичному, троичному или k-ичному коду.
Дешифраторы являются устройствами, выполняющими двоичные, троичные или k-ичные логические функции(операции). Двоичный дешифратор работает по следующему принципу. Пусть дешифратор имеет N входов, на которые подаётся двоичное слово , тогда на выходах формируется код, разрядности меньшей или равной , где разряд, номер которого равен численному представлению входного слова, становится активным (принимает значение логической единицы, логического нуля или переводится в высокоимпедансное состояние - отключается, что зависит от конкретной реализации дешифратора), все остальные разряды неактивны. Очевидно, что максимально возможная разрядность выходного слова равна . Такой дешифратор называется полным. Если часть входных наборов не используется, то число выходов меньше , и дешифратор является неполным.

22. Схемотехника и принцип работы буфера сигналов.

В информатике буфер (англ. buffer) — это область памяти, используемая для временного хранения данных при вводе или выводе. Обмен данными (ввод и вывод) может происходить как с внешними устройствами, так и с процессами в пределах компьютера. Буферы могут быть реализованы в аппаратномили программном обеспечении, но подавляющее большинство буферов реализуется в программном обеспечении. Буферы используются когда существует разница между скоростью получения данных и скоростью их обработки, или в случае когда эти скорости переменны, например, при буферизации печати.

Буфер и кэш[править | править исходный текст]

Эти термины не являются взаимоисключающими, и их функции часто смешиваются, но существует различие в их предназначении. Буфер — временное хранилище, где большие блоки данных сливаются или разбиваются на части. Это необходимо для взаимодействия с запоминающим устройством, которое работает с большими блоками данных, или когда данные передаются в другом порядке чем тот, в котором они формируются, и лишь желательно — в том случае, когда использование мелких блоков неэффективно. Использование буфера приносит пользу, даже если буферизуемые данные пишутся в буфер и читаются из него однократно.

В свою очередь, использование кэша предполагает, что данные будут читаться из кэша чаще, чем записываться туда. Его назначение — уменьшить число обращений к запоминающему устройству, а не сделать их более эффективными.

23. Схемотехника и принцип работы стабилизатора тока.

Бареттер представляет собой заполненный водородом стеклянный баллон, внутрь которого помещена тонкая платиновая, железная или вольфрамовая проволока (нить). По сути это специальная лампа накаливания с водородным наполнением. Такое устройство имеет нелинейное сопротивление, при котором в определённом диапазоне силы тока незначительный её прирост даёт значительное увеличение напряжения на выводах. То есть бареттер — это резистор с положительным температурным коэффициентом.

Существуют также полупроводниковые эквиваленты водородного бареттера, собранные на полупроводниковых приборах (транзисторах), или интегральные.^[1]

Принцип действия состоит в том, что при увеличении приложенного напряжения возрастает температура нити накала и, следовательно, ее сопротивление. В результате при изменении напряжения на бареттере сила тока практически не изменяется. Таким образом, бареттер, включенный последовательно с нагрузкой, поддерживает в ней стабильный ток при изменениях напряжения питания. Такие приборы использовались ранее для защиты дорогостоящих ламп накаливания, нитей накала кинескопов и радиоламп, в стабилизаторах тока. Бареттеры ограничивают опасные скачки тока при включении радиоэлектронной аппаратуры. С такой же целью можно использовать лампу накаливания с вольфрамовой нитью, если её ток будет в подходящем диапазоне. Бареттеры, как правило, могут работать и при постоянном, и при переменном токе. Бареттер обладает заметной тепловой инерцией, поэтому способен стабилизировать только медленные изменения тока. Обычные бареттеры не защищены от перегрузок по току и не способны задавать предельный ток нагрузки.

24. Прямоходовые и обратноходовые DC/DC преобразователи.

Готовых решений DC-DC существует очень много. Как в виде микроблоков, так и специализированных микросхем. Я же не буду мудрить и для демонстрации опыта приведу пример схемы на MC34063A которую уже использовал в примере понижающего DC-DC преобразователя.

Работа

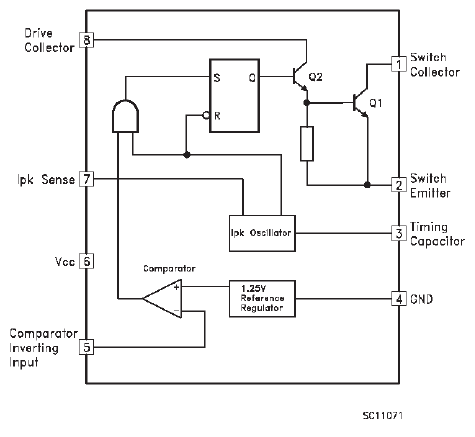

Питание через токовый шунт Rsc идет в дроссель L1 оттуда через ключ (SWC/SWE) на землю и через диод D1 на накопительный конденсатор C2. C него на нагрузку. Прям как в схеме приведенной выше. Остальные элементы для задания режима работы микросхемы.

25. Основные типы логических элементов. УГО, реализуемые функции и таблицы истинности.

Логические элементы — устройства, предназначенные для обработки информации в цифровой форме (последовательности сигналов высокого — «1» и низкого — «0» уровней в двоичной логике, последовательность «0», «1» и «2» в троичной логике, последовательности «0», «1», «2», «3», «4», «5», «6», «7», «8» и «9» в десятичной логике). Физически логические элементы могут быть выполнены механическими, электромеханическими (на электромагнитных реле), электронными (на диодах и транзисторах), пневматическими, гидравлическими, оптическими и др.

С развитием электротехники от механических логических элементов перешли к электромеханическим логическим элементам (на электромагнитных реле), а затем к электронным логическим элементам на электронных лампах, позже — на транзисторах. После доказательства в 1946 г. теоремы Джона фон Неймана об экономичности показательных позиционных систем счисления стало известно о преимуществах двоичной и троичной систем счисления по сравнению с десятичной системой счисления. От десятичных логических элементов перешли к двоичным логическим элементам. Двоичность и троичность позволяет значительно сократить количество операций и элементов, выполняющих эту обработку, по сравнению с десятичными логическими элементами.

Логические элементы выполняют логическую функцию (операцию) над входными сигналами (операндами, данными).

Всего возможно логических функций и соответствующих им логических элементов, где — основание системы счисления, — число входов (аргументов), — число выходов, то есть бесконечное число логических элементов. Поэтому в данной статье рассматриваются только простейшие и важнейшие логические элементы.

Всего возможны двоичных двухвходовых логических элементов и двоичных трёхвходовых логических элементов (Булева функция).

Кроме 16 двоичных двухвходовых логических элементов и 256 трёхвходовых двоичных логических элементов возможны 19 683 двухвходовых троичных логических элементов и 7 625 597 484 987 трёхвходовых троичных логических элементов (троичные функции).

26. Источники вторичного электропитания. Разновидности и особенности схемотехники.

Вторичный источник электропитания — это устройство, предназначенное для обеспечения питания электроприбора электрической энергией, при соответствии требованиям её параметров: напряжения, тока, и т. д. путём преобразования энергии других источников питания^[1]. Согласно ГОСТ Р 52907-2008 слово «вторичный» опускается^[2].

Источник электропитания может быть интегрированным в общую схему (обычно в простых устройствах; либо когда недопустимо даже незначительное падение напряжения на подводящих проводах — например материнская плата компьютера имеет встроенные преобразователи напряжения для питания процессора), выполненным в виде модуля (блока питания, стойки электропитания и т. д.), или даже расположенным в отдельном помещении (цехеэлектропитания).

· Обеспечение передачи мощности — источник питания должен обеспечивать передачу заданной мощности с наименьшими потерями и соблюдением заданных характеристик на выходе без вреда для себя. Обычно мощность источника питания берут с некоторым запасом.

· Преобразование формы напряжения — преобразование переменного напряжения в постоянное, и наоборот, а также преобразование частоты, формирование импульсов напряжения и т. д. Чаще всего необходимо преобразование переменного напряжения промышленной частоты в постоянное.

· Преобразование величины напряжения — как повышение, так и понижение. Нередко необходим набор из нескольких напряжений различной величины для питания различных цепей.

· Стабилизация — напряжение, ток и другие параметры на выходе источника питания должны лежать в определённых пределах, в зависимости от его назначения при влиянии большого количества дестабилизирующих факторов: изменения напряжения на входе, тока нагрузки и т. д. Чаще всего необходима стабилизация напряжения на нагрузке, однако иногда (например, для зарядки аккумуляторов) необходима стабилизация тока.

· Защита — напряжение, или ток нагрузки в случае неисправности (например, короткого замыкания) каких-либо цепей может превысить допустимые пределы и вывести электроприбор, или сам источник питания из строя. Также во многих случаях требуется защита от прохождения тока по неправильному пути: например прохождения тока через землю при прикосновении человека или постороннего предмета к токоведущим частям.

· Гальваническая развязка цепей — одна из мер защиты от протекания тока по неверному пути.

· Регулировка — в процессе эксплуатации может потребоваться изменение каких-либо параметров для обеспечения правильной работы электроприбора.

· Управление — может включать регулировку, включение/отключение каких-либо цепей, или источника питания в целом. Может быть как непосредственным (с помощью органов управления на корпусе устройства), так и дистанционным, а также программным (обеспечение включения/выключения, регулировка в заданное время или с наступлением каких-либо событий).

· Контроль — отображение параметров на входе и на выходе источника питания, включения/выключения цепей, срабатывания защит. Также может быть непосредственным или дистанционным.

27. Счетчики. Схемотехника, диаграммы состояний и особенности применения.

Счётчик числа импульсов — устройство, на выходах которого получается двоичный (двоично-десятичный) код, определяемый числом поступивших импульсов. Счётчики могут строиться на двухступенчатых D-триггерах, T-триггерах и JK-триггерах.

Основной параметр счётчика — модуль счёта — максимальное число единичных сигналов, которое может быть сосчитано счётчиком. Счётчики обозначают через СТ (от англ. counter).

Счётчики классифицируют:

· по числу устойчивых состояний триггеров

· на двоичных триггерах

· на троичных триггерах^[1]

· на n-ичных триггерах

· по модулю счёта:

· двоично-десятичные (декада);

· двоичные;

· с произвольным постоянным модулем счёта;

· с переменным модулем счёта;

· по направлению счёта:

· суммирующие;

· вычитающие;

· реверсивные;

· по способу формирования внутренних связей:

· с последовательным переносом;

· с ускоренным переносом;

· с параллельным ускоренным переносом;

· со сквозным ускоренным переносом;

· с комбинированным переносом;

· кольцевые;

· по способу переключения триггера:

· синхронные;

· асинхронные;

· Счётчик Джонсона^[2]

28. Способы построения счетчиков с произвольным модулем счета.

Рассмотрим работу суммирующего двоичного счетчика (K _сч. = 2^m) с естественным порядком счета и с K _сч. = 8. Для его построения необходимо m = log₂ 8 = 3 триггера, что соответствует трем разрядам двоичного числа.

Таблица состояний такого счетчика имеет вид (табл. 13), причем входной сигнал xⁿ обозначим через 1, Q₃ⁿ – старший разряд, Q₁ⁿ – младший разряд.

Таблица 13

Из анализа таблицы видно:

• триггер младшего разряда Q₁ переключается от каждого входного сигнала;
• второй разряд Q₂ переключается через два входных сигнала;
• третий разряд Q₃ переключается через четыре входных сигнала.

Таким образом, частота переключения каждого следующего триггера уменьшается вдвое. Следовательно, счетчик можно построить как цепочку последовательно включенных счетных триггеров.

Построим такой счетчик на JK-триггерах, работающих в счетном режиме (рис. 40).

А

б

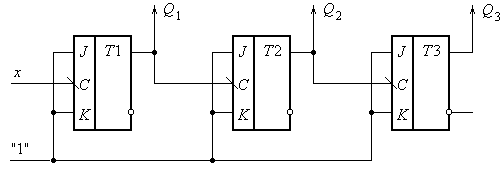

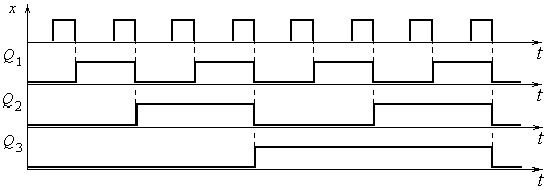

Рис. 40. Последовательный суммирующий счетчик на JK-триггерах – а; временная диаграмма его работы – б

Данный счетчик может работать как вычитающий. Для этого необходимо сигналы на входы последующих разрядов подавать с инверсных выходов триггеров предыдущих разрядов.

Так как полученный счетчик – асинхронный, то каждый его триггер срабатывает с задержкой относительно входного сигнала. Поэтому по мере продвижения сигнала от младшего разряда к старшему эта задержка суммируется и может произойти искажение информации, в виде несоответствие числа уже поступивших в счетчик импульсов и кода на его выходах. В общем случае суммарная задержка пропорциональна числу триггеров, что снижает быстродействие счетчика.

29. Прикладные программы для компьютерного синтеза и отладки схем.

30. Электромагнитные ПРУ люминесцентных ламп. Недостатки.

Для поддержания и стабилизации процесса разряда последовательно с люминесцентной лампой включается балластное сопротивление в сети переменного тока в виде дросселя или дросселя и конденсатора. Эти устройства называют пускорегулирующими аппаратами (ПРА).

Напряжение сети, при котором работает люминесцентная лампа в установившемся режиме, недостаточно для ее зажигания. Для образования газового разряда, т. е. пробоя газового пространства, необходимо повысить эмиссию электронов путем их предварительного разогрева или подачи на электроды импульса повышенного напряжения. То и другое обеспечивается с помощью стартера, включенного параллельно лампе.

Схема включения люминесцентной лампы: а - с индуктивным балластом, б - с индуктивно-емкостным балластом.
