Методические указания

К выполнению контрольной работы

Для решения контрольных задач необходимо изучить следующие вопросы курса:

1 Принципиальные схемы базовых логических элементов ТТЛ и КМДП

2 Построения на основе базовых логических схем И-НЕ, ИЛИ-НЕ таких комбинационных схем как: ИСКЛЮЧАЮЩИЕ-ИЛИ, дешифраторы, мультиплексоры, демультиплексоры, сумматоры, АЛУ;

3 Триггеры типа RS, D, JK;

4 Счетчики: двоичные, десятичные, с произвольным коэффициентом пересчета;

5 Регистры параллельные и последовательные;

6 ОЗУ и ПЗУ;

7 Функциональные устройства на основе выше перечисленных схем.

Литература

1 Игнатов А.Н. и др. Классическая электроника и наноэлектроника.- М.: Флинта: Наука, 2009. - Стр. 265-296

2 Игнатов А.Н. и др. Основы электроники. СибГУТИ.-Новосибирск, 2005. - Стр. 150-190.

3 Шило В.Л. Популярные цифровые микросхемы: Справочник.-М.: Радио и связь, 1989.

4 Пухальский Г.И., Новосельцева Т.Я. Проектирование дискретных устройств на интегральных микросхемах: Справочник. - М.: Радио и связь, 1990.

5 Проектирование импульсных и цифровых устройств радиотехнических систем. Под редакцией Казаринова Ю.М.-М.: Высш. шк., 1985.

6 Петровский И.И. Логические ИС КР1533, КР1554. Справочник в двух частях. Бином, 1993.

Вариант 1

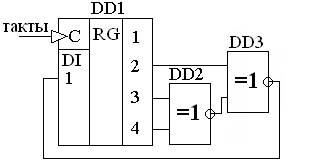

Задача 1. Приведена схема регистра сдвига с обратными связями.

Составить таблицу состояний регистра. Исходное состояние регистра 0000.

Рис. 1

Таблицу заполнять до тех пор, пока устройство не войдет в стационарное состояние.

Задача 2 Составить схему, на выходах которой выдается сигнал, представленный на рис. 2

Рис. 2

Т₁=63 мкс, Т₂=31 мкс, Т₃=1 мкс

Вариант 2

Приведена схема регистра сдвига с обратными связями.

Составить таблицу состояний регистра. Исходное состояние регистра 0000.

Таблицу заполнять до тех пор, пока устройство не войдет в стационарное состояние.

Задача 2 Составить схему, на выходах которой выдается сигнал, представленный на рис.

Рис.

Т₁=62 мкс, Т₂=30 мкс, Т₃=1 мкс

Вариант 3

Приведена схема регистра сдвига с обратными связями.

Составить таблицу состояний регистра. Исходное состояние регистра 0000.

Таблицу заполнять до тех пор, пока устройство не войдет в стационарное состояние.

Задача 2 Составить схему, на выходах которой выдается сигнал, представленный на рисунке.

Т₁=61 мкс, Т₂=29 мкс, Т₃=1 мкс

Вариант 4

Приведена схема регистра сдвига с обратными связями.

Составить таблицу состояний регистра. Исходное состояние регистра 0000.

Таблицу заполнять до тех пор, пока устройство не войдет в стационарное состояние.

Задача 2 Составить схему, на выходах которой выдается сигнал, представленный на рисунке.

Т₁=60 мкс, Т₂=28 мкс, Т₃=1 мкс

Вариант 5

Приведена схема регистра сдвига с обратными связями.

Составить таблицу состояний регистра. Исходное состояние регистра 0000.

Таблицу заполнять до тех пор, пока устройство не войдет в стационарное состояние.

Задача 2 Составить схему, на выходах которой выдается сигнал, представленный на рис.

Рис.

Т₁=59 мкс, Т₂=27 мкс, Т₃=1 мкс

Вариант 6

Приведена схема регистра сдвига с обратными связями.

Составить таблицу состояний регистра. Исходное состояние регистра 0000.

Таблицу заполнять до тех пор, пока устройство не войдет в стационарное состояние.

Задача 2 Составить схему, на выходах которой выдается сигнал, представленный на рис.

Рис.

Т₁=58 мкс, Т₂=26 мкс, Т₃=1 мкс

Вариант 7

Приведена схема регистра сдвига с обратными связями.

Составить таблицу состояний регистра. Исходное состояние регистра 0000.

Таблицу заполнять до тех пор, пока устройство не войдет в стационарное состояние.

Задача 2 Составить схему, на выходах которой выдается сигнал, представленный на рис.

Рис.

Т₁=57 мкс, Т₂=25 мкс, Т₃=1 мкс

Вариант 8

Приведена схема регистра сдвига с обратными связями.

Составить таблицу состояний регистра. Исходное состояние регистра 0000.

Таблицу заполнять до тех пор, пока устройство не войдет в стационарное состояние.

Задача 2 Составить схему, на выходах которой выдается сигнал, представленный на рис.

Т₁=56 мкс, Т₂=24 мкс, Т₃=1 мкс

Вариант 9

Приведена схема регистра сдвига с обратными связями.

Составить таблицу состояний регистра. Исходное состояние регистра 0000.

Таблицу заполнять до тех пор, пока устройство не войдет в стационарное состояние.

Задача 2 Составить схему, на выходах которой выдается сигнал, представленный на рис.

Т₁=55 мкс, Т₂=23 мкс, Т₃=1 мкс

Вариант 10

Приведена схема регистра сдвига с обратными связями.

Составить таблицу состояний регистра. Исходное состояние регистра 0000.

Таблицу заполнять до тех пор, пока устройство не войдет в стационарное состояние.

Задача 2 Составить схему, на выходах которой выдается сигнал, представленный на рис.

Т₁=54 мкс, Т₂=22 мкс, Т₃=1 мкс

Вариант 11

Приведена схема регистра сдвига с обратными связями.

Составить таблицу состояний регистра. Исходное состояние регистра 0000.

Таблицу заполнять до тех пор, пока устройство не войдет в стационарное состояние.

Задача 2 Составить схему, на выходах которой выдается сигнал, представленный на рис.

Т₁=53 мкс, Т₂=21 мкс, Т₃=1 мкс

Вариант 12

Приведена схема регистра сдвига с обратными связями.

Составить таблицу состояний регистра. Исходное состояние регистра 0000.

Таблицу заполнять до тех пор, пока устройство не войдет в стационарное состояние.

Задача 2 Составить схему, на выходах которой выдается сигнал, представленный на рис.

Т₁=52 мкс, Т₂=20 мкс, Т₃=1 мкс

Вариант 13

Приведена схема регистра сдвига с обратными связями.

Составить таблицу состояний регистра. Исходное состояние регистра 0000.

Таблицу заполнять до тех пор, пока устройство не войдет в стационарное состояние.

Задача 2 Составить схему, на выходах которой выдается сигнал, представленный на рис.

Т₁=51 мкс, Т₂=31 мкс, Т₃=1 мкс

Вариант 14

Приведена схема регистра сдвига с обратными связями.

Составить таблицу состояний регистра. Исходное состояние регистра 0000.

Таблицу заполнять до тех пор, пока устройство не войдет в стационарное состояние.

Задача 2 Составить схему, на выходах которой выдается сигнал, представленный на рис.

Т₁=50 мкс, Т₂=18 мкс, Т₃=1 мкс

Вариант 15

Приведена схема регистра сдвига с обратными связями.

Составить таблицу состояний регистра. Исходное состояние регистра 0000.

Таблицу заполнять до тех пор, пока устройство не войдет в стационарное состояние.

Задача 2 Составить схему, на выходах которой выдается сигнал, представленный на рис.

Т₁=49 мкс, Т₂=17 мкс, Т₃=1 мкс

Вариант 16

Приведена схема регистра сдвига с обратными связями.

Составить таблицу состояний регистра. Исходное состояние регистра 1000.

Таблицу заполнять до тех пор, пока устройство не войдет в стационарное состояние.

Задача 2 Составить схему, на выходах которой выдается сигнал, представленный на рис.

Т₁=48 мкс, Т₂=31 мкс, Т₃=1 мкс

Вариант 17

Приведена схема регистра сдвига с обратными связями.

Составить таблицу состояний регистра. Исходное состояние регистра 1000.

Таблицу заполнять до тех пор, пока устройство не войдет в стационарное состояние.

Задача 2 Составить схему, на выходах которой выдается сигнал, представленный на рис.

Т₁=47 мкс, Т₂=30 мкс, Т₃=1 мкс

Вариант 18

Приведена схема регистра сдвига с обратными связями.

Составить таблицу состояний регистра. Исходное состояние регистра 1000.

Таблицу заполнять до тех пор, пока устройство не войдет в стационарное состояние.

Задача 2 Составить схему, на выходах которой выдается сигнал, представленный на рис. 2

Рис. 2

Т₁=46 мкс, Т₂=29 мкс, Т₃=1 мкс

Вариант 19

Приведена схема регистра сдвига с обратными связями.

Составить таблицу состояний регистра. Исходное состояние регистра 1000.

Таблицу заполнять до тех пор, пока устройство не войдет в стационарное состояние.

Задача 2 Составить схему, на выходах которой выдается сигнал, представленный на рис. 2

Рис. 2

Т₁=45 мкс, Т₂=28 мкс, Т₃=1 мкс

Вариант 20

Приведена схема регистра сдвига с обратными связями.

Составить таблицу состояний регистра. Исходное состояние регистра 1000.

Таблицу заполнять до тех пор, пока устройство не войдет в стационарное состояние.

Задача 2 Составить схему, на выходах которой выдается сигнал, представленный на рис. 2

Рис.2

Т₁=44 мкс, Т₂=27 мкс, Т₃=1 мкс

Вариант 21

Приведена схема регистра сдвига с обратными связями.

Составить таблицу состояний регистра. Исходное состояние регистра 1000.

Таблицу заполнять до тех пор, пока устройство не войдет в стационарное состояние.

Задача 2 Составить схему, на выходах которой выдается сигнал, представленный на рис. 2.

Рис.2

Т₁=43 мкс, Т₂=26 мкс, Т₃=1 мкс

Вариант 22

Задача 1. Приведена схема регистра сдвига с обратными связями.

Составить таблицу состояний регистра. Исходное состояние регистра 0000.

Таблицу заполнять до тех пор, пока устройство не войдет в стационарное состояние.

Задача 2. Составить схему, на выходах которой выдается сигнал, представленный на рис. 2

Рис.2

Т₁=42 мкс, Т₂=25 мкс, Т₃=1 мкс

Вариант 23

Задача 1. Приведена схема регистра сдвига с обратными связями.

Составить таблицу состояний регистра. Исходное состояние регистра 0000.

Таблицу заполнять до тех пор, пока устройство не войдет в стационарное состояние.

Задача 2. Составить схему, на выходах которой выдается сигнал, представленный на рис.

Т₁=41 мкс, Т₂=24 мкс, Т₃=1 мкс

Вариант 24

Задача 1. Приведена схема регистра сдвига с обратными связями.

Составить таблицу состояний регистра. Исходное состояние регистра 0000.

Таблицу заполнять до тех пор, пока устройство не войдет в стационарное состояние.

Задача 2 Составить схему, на выходах которой выдается сигнал, представленный на рисунке.

Т₁=61 мкс, Т₂=29 мкс, Т₃=1 мкс

Вариант 25

Задача 1. Приведена схема регистра сдвига с обратными связями.

Составить таблицу состояний регистра. Исходное состояние регистра 0000.

Таблицу заполнять до тех пор, пока устройство не войдет в стационарное состояние.

Задача 2 Составить схему, на выходах которой выдается сигнал, представленный на рисунке 2.

Рис.2

Т₁=60 мкс, Т₂=28 мкс, Т₃=1 мкс

Вариант 26

Задача 1. Приведена схема регистра сдвига с обратными связями.

Составить таблицу состояний регистра. Исходное состояние регистра 0000.

Таблицу заполнять до тех пор, пока устройство не войдет в стационарное состояние.

Задача 2 Составить схему, на выходах которой выдается сигнал, представленный на рис. 2

Рис. 2

Т₁=59 мкс, Т₂=27 мкс, Т₃=1 мкс

Вариант 27

Задача 1. Приведена схема регистра сдвига с обратными связями.

Составить таблицу состояний регистра. Исходное состояние регистра 0000.

Таблицу заполнять до тех пор, пока устройство не войдет в стационарное состояние.

Задача 2 Составить схему, на выходах которой выдается сигнал, представленный на рис. 2

Рис. 2

Т₁=58 мкс, Т₂=26 мкс, Т₃=1 мкс

Вариант 28

Задача 1. Приведена схема регистра сдвига с обратными связями.

Составить таблицу состояний регистра. Исходное состояние регистра 0000.

Таблицу заполнять до тех пор, пока устройство не войдет в стационарное состояние.

Задача 2 Составить схему, на выходах которой выдается сигнал, представленный на рис. 2

Рис. 2

Т₁=57 мкс, Т₂=25 мкс, Т₃=1 мкс

Вариант 29

Задача 1. Приведена схема регистра сдвига с обратными связями.

Составить таблицу состояний регистра. Исходное состояние регистра 0000.

Таблицу заполнять до тех пор, пока устройство не войдет в стационарное состояние.

Задача 2 Составить схему, на выходах которой выдается сигнал, представленный на рис. 2

Рис. 2.

Т₁=56 мкс, Т₂=24 мкс, Т₃=1 мкс

Вариант 30

Задача 1. Приведена схема регистра сдвига с обратными связями.

Составить таблицу состояний регистра. Исходное состояние регистра 0000.

Таблицу заполнять до тех пор, пока устройство не войдет в стационарное состояние.

Задача 2 Составить схему, на выходах которой выдается сигнал, представленный на рис. 2

Рис. 2

Т₁=55 мкс, Т₂=23 мкс, Т₃=1 мкс
