Расчет на операционных усилителях.

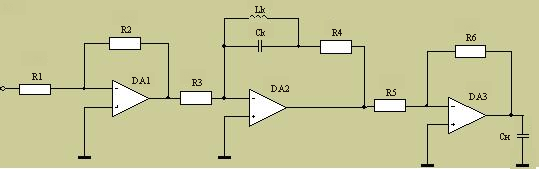

Принципиальная схема 3-х каскадов на операционных усилителях

Расчет 3-го каскада:

Схема 3го каскада

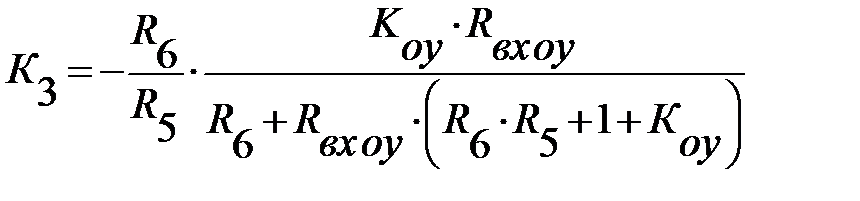

Коэффициент усиления инвертирующего усилителя определяется выражением:

где R_{вх оу} – входное сопротивление операционного усилителя, Ом;

К_оу – коэффициент усиления операционного усилителя.

При R_{вх оу} >> R₆ и К >> 1 коэффициент усиления определяется

Сопротивление резистора R5 примем 1 кОм, тогда R6:

Выбираем ближайшее значение сопротивления резистора R6 из ряда Е24: R6 = 18 кОм.

Расчет 2-го каскада:

Схема 2-го каскада

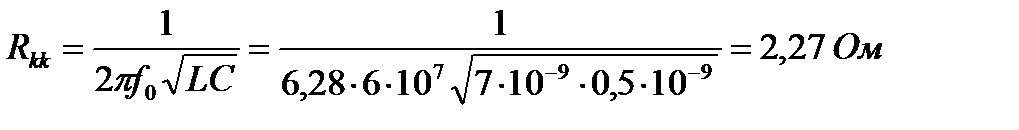

Сопротивление контура на ВЧ:

где: L_к=6,8 нГн, С_к=0,5 нФ.

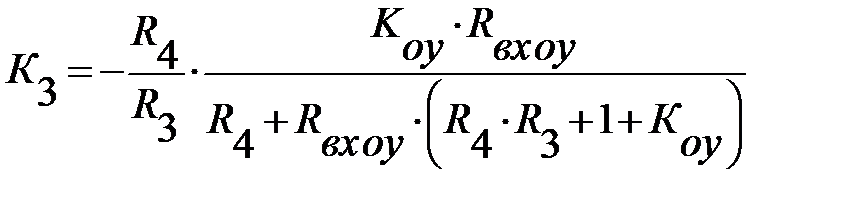

Коэффициент усиления инвертирующего усилителя определяется выражением:

где R_{вх оу} – входное сопротивление операционного усилителя, Ом;

К_оу – коэффициент усиления операционного усилителя.

При R_{вх оу} >> R₄ и К >> 1 коэффициент усиления определяется

Сопротивление резистора R3 примем 1 кОм, тогда R6:

Выбираем ближайшее значение сопротивления резистора R4 из ряда Е24: R4 = 18 кОм.

Расчет 1-го каскада:

Схема 1-го каскада

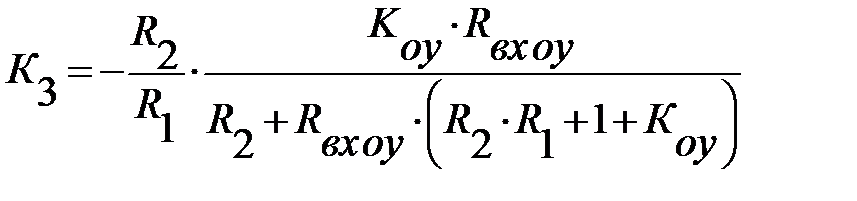

Коэффициент усиления инвертирующего усилителя определяется выражением:

где R_{вх оу} – входное сопротивление операционного усилителя, Ом;

К_оу – коэффициент усиления операционного усилителя.

При R_{вх оу} >> R₂ и К >> 1 коэффициент усиления определяется

Сопротивление резистора R1 примем 1 кОм, тогда R6:

Выбираем ближайшее значение сопротивления резистора R2 из ряда Е24: R2 = 18 кОм.
