Выбор активного элемента:
Мощность на выходе:
Мощность транзистора:
Граничная частота:

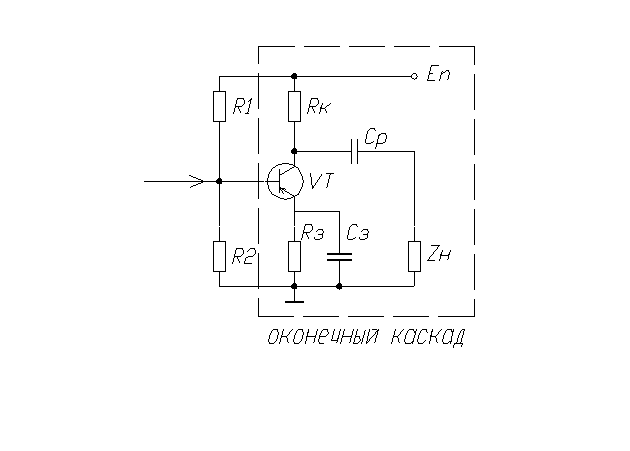

В роле активного элемента будем использовать биполярный транзистор, модели МП26Б.
Параметры транзистора:
h21э=80, I*кб0=75 мкА, Ррас=200 мВт, fв тр=100 МГц,
Находим постоянную времени транзистора:
Так как каскад работает как усилитель класса А, то рабочую точку выбираем в середине линейного участка – это соответствует UКЭ0 = 17 В. При этом Iб0=0.20 мА, UбЭ0=0.137 В. Построим нагрузочную прямую по постоянному току на выходных характеристиках. Пересечение нагрузочной прямой с осью тока коллектора дает значение IK = 9.1 мA. Нагрузкой по постоянному току является последовательное соединение сопротивлений коллектора и эмиттера:
R - = RK + RЭ
Построим нагрузочную прямую по переменному току:
Необходимо проверить обеспечивает ли каскад заданное выходное напряжение U=16 В.
Uвых=R~*Iэ0= R~(
)=1530*9.37=16.7 В.
Следовательно, в данной рабочей точке выходной каскад может обеспечить требуемое выходное напряжение.
Так как усилитель работает в линейном режиме (класс А), то мы можем описывать оконечный каскад системой Y- параметров:
