Министерство образования Республики Беларусь
ГУ ВПО “Белорусско-Российский университет”
Кафедра "Технология машиностроения"
О Т Ч Е Т П О П Р А К Т И Ч Е С К О Й Р А Б О Т Е
"Создание элементов деталей методом экструзии"
Дата 11.03.2014 Выполнил .....Клишевич..............
Проверил ..Афаневич.................
Могилев, 2014
- 2 -
Цель практической работы - приобретение практических навыков построения трехмерных моделей методом экструзии (выдавливания) в среде системы автоматизированного проектирования AutoCAD.

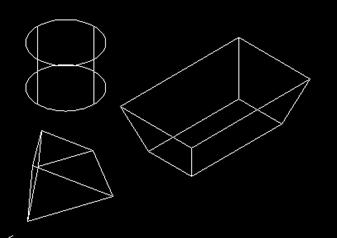

1. Результаты выдавливания простых фигур вдоль оси Z.

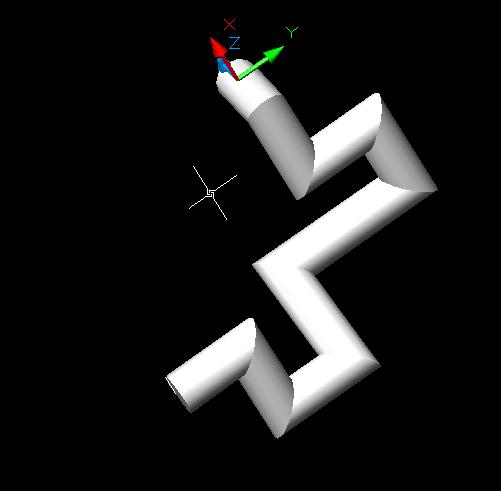

2. Результаты выдавливания эскизов вдоль двухмерной траектории.
3 -
3. Результаты выдавливания эскизов вдоль трехмерных траекторий:

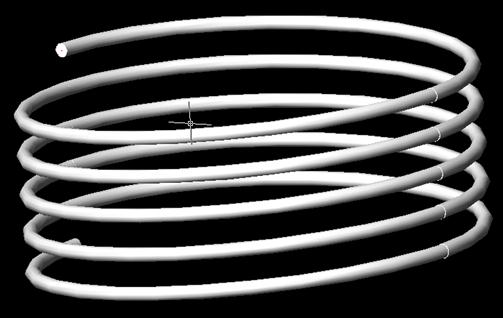

пружина:
4. Выводы.
В ходе сие распрекрасной и познавательно-увлекательной лабораторной работы я приобрел практические навыки построения трехмерных моделей методом экструзии (выдавливания) в удивительнейшей среде системы поразительного автоматизированного проектирования AutoCAD.
