В общем случае ПУ называют средство ввода/вывода, способное осуществлять передачу информации между ЦП или ОП компьютера и внешними носителями информации. Многообразие внешних носителей и способов кодирования информации обусловили существование большого числа периферийных различных устройств, каждое из которых характеризуется:
· быстродействием;
· порцией обмена информации (1 бит, байт, слово, сектор, трек);
· системой кодирования;
· набором операций управления устройством.
Внешнее устройство состоит из механической и электронной компонент, и узким местом является механическая часть.
Постоянная забота об эффективном использовании ЦП, снижении его простоев во время выполнения операций ввода/вывода привели к росту автономии устройств ввода/вывода и появлению специализированных процессоров ввода/вывода, называемых каналами (chanel).
Канал ввода/вывода (КВВ) - это специализированный процессор, осуществляющий обмен данными между ОП и ПУ и работающий независимо от ЦП. В системах ввода/вывода с каналами ЦП лишь запускает операцию ввода/вывода и по окончании ввода/вывода через прерывания от канала уведомляется об окончании операции ввода/вывода.
КВВ решают проблему различного быстродействия ЭВМ и устройств ввода/вывода. Канал может управлять одним устройством с высокой пропускной способностью (типа дисковода) или быть распределенным между несколькими устройствами с меньшей пропускной способностью (это, например, модемы). Обычно к каналу подключается совокупность быстродействующих или медленно действующих устройств, которыми канал управляет поочередно или одновременно.
По способам параллельного выполнения запросов ЦП на ввод/вывод каналы ввода/вывода подразделяются на три типа:
1.Байт-мультиплексные каналы, допускающие одновременный побайтовый обмен с несколькими медленными устройствами.
2. Селекторные каналы, допускающие поочередный, быстрый обмен с ПУ блоками ввода/вывода, каждый из которых имеет свой адрес.
3. Блок-мультиплексные каналы, допускающие одновременный блочный обмен данными с несколькими устройствами.
Как мы уже замечали, КВВ решает только проблему различия быстродействия ПУ и ЦП. Для решения же проблемы стандартного интерфейса ПУ с внутрисистемной шиной (магистралью) ЭВМ предназначено устройство управления (УУ) ПУ, называемое контроллером или адаптером устройства.
Контроллер ПУ - устройство управления, обеспечивающее стандартный интерфейс и подключение ПУ к системным магистралям ЭВМ. Если интерфейс между контроллером и устройством стандартизован, то независимые производители могут выпускать совместимые как контроллеры, так и устройства.
Контроллеры бывают как групповые, так и одиночные. Групповые контроллеры обеспечивают подключение группы однотипных устройств. Такие контроллеры обеспечивают в каждый момент времени передачу информации с одним устройством с одновременным выполнением других операций, не связанных с передачей данных, других устройств (например, перемотку магнитной ленты, перемещение головки НМД).
Разделение функций между контроллером и периферийным устройством зависит от типа ПУ: логические функции (соединение и синхронизация операций, передача сигналов об окончании операции или исключительных ситуациях) выполняются контроллером, а физические (передача данных) - периферийным устройством.
Операционная система обычно взаимодействует не с устройством, а с контроллером. Контроллер, как правило, выполняет простые функции, например, преобразует поток бит в блоки, состоящие из байт, и осуществляют контроль и исправление ошибок. Каждый контроллер имеет несколько регистров, которые используются для взаимодействия с центральным процессором. В некоторых компьютерах такие регистры являются частью физического адресного пространства, а специальные операции ввода-вывода отсутствуют. В других компьютерах адреса регистров ввода-вывода, называемых часто портами, образуют собственное адресное пространство за счет введения специальных операций ввода-вывода:
· регистр управления и состояния, через который ЭВМ задает команды ПУ и получает информацию о его состоянии и результатах выполнения команды;
· регистр данных, через который передается байт в коде ЭВМ.
ОС выполняет ввод-вывод, записывая команды в регистры контроллера. Например, контроллер гибкого диска IBM PC принимает 15 команд, таких, как READ, WRITE, SEEK, FORMAT и т.д. Когда команда принята, процессор оставляет контроллер и занимается другой работой. При завершении команды контроллер организует прерывание для того, чтобы передать управление процессору операционной системы, которая должна проверить результаты операции. Процессор получает результаты и статус устройства, читая информацию из регистров контроллера.
В настоящее время распространены три основные схемы организации ввода/вывода, соответствующие конфигурациям микро-, мини- и больших ЭВМ (рис. 1,2,3 соответственно).

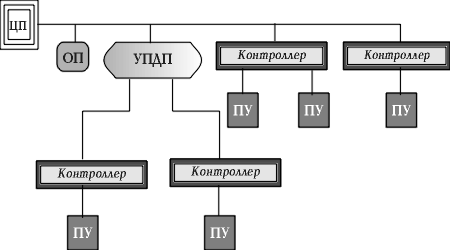

Рис.1. Схема организации ввода/вывода для персональных ЭВМ
В этой конфигурации шина разделяется между различными устройствами и выполняется побайтная передача информации между ЦП и памятью. Память подключается непосредственно на специализируемую магистраль.
УПДП - устройство прямого доступа памяти (DMA-direct memory access) обеспечивает пересылку блоков данных независимо от ЦП и упрощает канал ввода/вывода.
На больших ЭВМ контроллер может быть связан с несколькими каналами ввода/вывода, а периферийное устройство - с несколькими контроллерами.
Контроллер может иметь несколько адресов и путей доступа.
Адресация периферийных устройств на больших ЭВМ осуществляется составным адресом, включающим: номер канала, номер котроллера, номер устройства на контроллере:
0 0 F
№ канала №контр. № устройства.
В мини- и микро- ЭВМ для адресации устройств используются зарезервированные ячейки памяти.
Доступ к периферийным устройствам здесь осуществляется как обычный доступ к ячейкам ОП, что значительно упрощает программирование ввода/вывода./font>

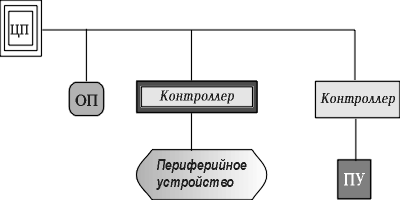

Рисунок 2. Схема организации ввода/ вывода для мини ЭВМ
Рис.10.3. Схема организации ввода/вывода для многомашинного комплекса
