Метод построения ЦММ на основе агрегации

Метод построения моделей данных на основе агрегации дополняет метод обобщения. Схема агрегативного построения ЦММ (рис. 2), как и описание ЦММ (см. рис. 1) выполнена в виде Е-дерева (иерархическая модель). Агрегативная модель дает наглядное представление о том, что ЦММ входит в класс общих цифровых моделей и подкласс цифровых моделей геоинформационных объектов. Метод пошаговой детализации позволяет выделять части и элементы ЦММ.

В автоматизированных системах пространственной обработки данных имеется несколько основных типов цифровых моделей: цифровая модель местности, цифровая модель объекта (ЦМО), цифровая модель карты (ЦМК).

В агрегативной модели ЦМК и ЦМО являются "порожденными" или "ветвями". Объекты более низких уровней, например "цифровая модель рельефа", "планы", получают путем пошаговой детализации. ЦМО выделена в отдельный тип, так как при решении ряда задач в ГИС и САПР она используется независимо.

Между ЦММ и ЦМК существует разница: ЦММ определяет модель базы данных, ЦМК - модель представления данных, т.е. представление ЦММ.

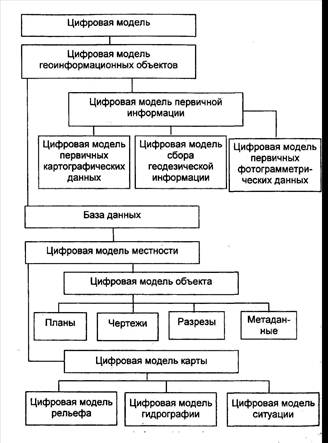

Рис. 2. Схема построения агрегативной ЦММ

Цифровую карту можно определить как цифровую модель геоинформационной системы, представленную в виде композиции из одного или нескольких слоев. На цифровой карте фиксируются пространственные объекты, связи и отношения между ними, а также пользовательские идентификаторы пространственных объектов, обеспечивающие связь с их атрибутивными данными.

Атрибутивные данные объектов хранятся в виде таблиц, каждая запись в которых соотносится с определенным пространственным объектом цифровой карты через пользовательский идентификатор, указанный и в записи, и в цифровой карте.

Кроме атрибутивного описания содержательная определенность объектов фиксируется в виде конкретных тематических слоев согласно принятой схеме выделения на исходной карте.

Пространственная определенность объектов на цифровой карте фиксируется в соответствующем выделении слоев цифровых карт по типу пространственных объектов (полигоны, линии и точки).

В контексте данной концепции цифровая модель карты представляет собой отображение цифровой модели местности с помощью средств компьютерной визуализации. Для отображения проекта (ЦММ) осуществляют преобразование - генерацию чертежа. Аналогом ЦМК будет сгенерированный чертеж.

ЦМК можно определить как подмножество ЦММ, сформированное для визуального отображения пространственно-временных данных. Следует подчеркнуть, что ЦММ и ЦМК являются дискретными моделями. Но в процессе отображения ЦМК преобразуется в аналоговую модель - аналоговую карту.

Как показывает опыт и системный анализ, обобщенная геоинформационная система имеет три технологических уровня обработки данных: сбор, обработка и хранение, представление. В соответствии с этим понятие цифровой модели может быть интерпретировано для разных уровней (см. рис. 2).

При сборе первичной информации получают различные первичные цифровые модели (цифровая модель первичных данных), которые представляют собой совокупность точечного, параметрического и символьного множеств. По существу, это наборы данных, которые, не будучи полной цифровой моделью, служат основой ее формирования. Они могут быть получены с помощью разных технологий и
