Динамических элементов (гистограммы).

Гистограммы отображают значения различных каналов, но не в цифровой форме, как это делает «Динамический текст», а изменяя свой цвет в соответствии со значением канала. Например при значении канала «0» - гистограмма серая, при значении канала «1» - гистограмма меняет свой цвет на красный.

При моделировании цифровых автоматов, используется два типа гистограмм. Прямоугольная гистограмма – представляет собой прямоугольник любой формы и размера. Гистограмма произвольной формы – вписывается в любую замкнутую фигуру произвольной формы.

Настройки прямоугольных гистограмм и гистограмм произвольной формы идентичны, за одним исключением. Прямоугольная гистограмма строится на рабочей области РПД подобно кнопкам и динамическому тексту, путем указания места размещения противолежащих углов гистограммы. А для размещения гистограммы произвольной формы, вначале на рабочей области необходимо поместить замкнутую фигуру, построенную например посредством статических ломаных линий, а уже затем вписать в эту фигуру гистограмму, нажав ЛКМ внутри ломаной фигуры, в точке, где курсор мыши преобразуется в указательный палец.

В данном проекте гистограммы используются для моделирования светящихся элементов цифровых индикаторов различных типов и видов.

По умолчанию РПД предлагает использовать прямоугольные гистограммы. Если же нужна гистограмма произвольной формы – необходимо повторно нажать ЛКМ на значке Гистограммы в динамической панели и в появившемся меню выбрать нужную гистограмму.

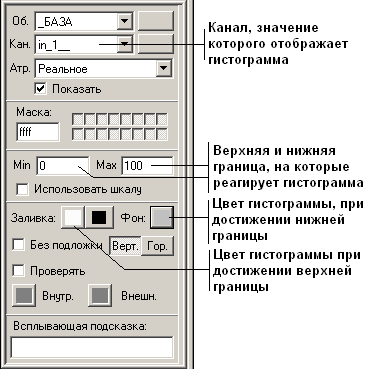

Окно настроек гистограммы выглядит следующим образом:

Следует помнить, что так как при моделировании цифровых автоматов, в каналах возможны только два значения – либо «0» либо «1», то нижняя граница в настройках гистограммы должна быть всегда равна «0», а верхняя соответственно «1».

Цвет нижней границы желательно выбирать темный, например черный или серый. Цвет верхней границы соответствует зажженному элементу цифрового индикатора, поэтому его лучше выбрать ярким, например красным или желтым.

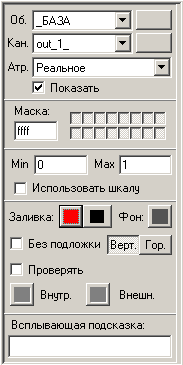

Пример правильно настроенной гистограммы, которая отображает значение канала out_1. Гистограмма остается серой, если значение канала равно «0» и становится красной, если значение канала равно «1».

Обычно количество гистограмм соответствует количеству выводящих каналов вашего проекта и соответственно количеству светящихся элементов на используемом вами цифровом индикаторе.
