Создание, настройка, удаление ИК.

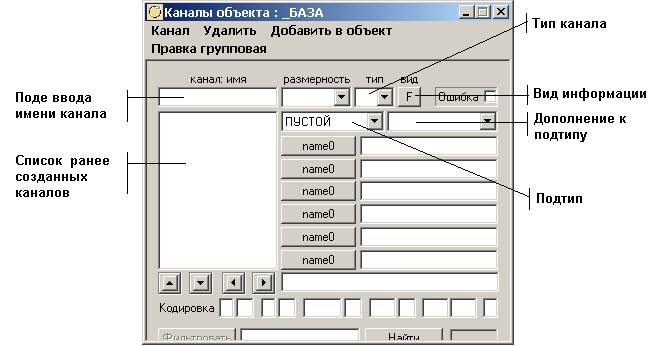

Окно настроек каналов появляется после двойного нажатия ЛКМ по пиктограмме узла , и выглядит следующим образом:

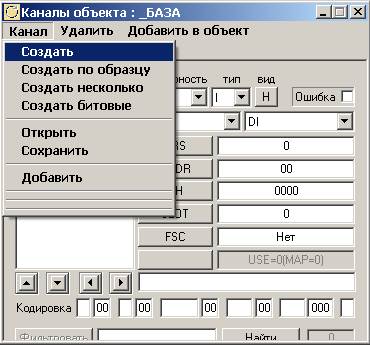

Для создания нового канала необходимо в меню Каналвыбрать пункт Создать,

после чего будет создан первый канал с именем new-xx00-0000,

которое присваивается программой всем новым каналам по умолчанию. Последняя цифра в имени канала – его порядковый номер.

Вновь созданный канал необходимо настроить и тем самым определить его функциональное назначение и направление передачи данных. Для этого:

1) Изменим имя канала на более информативное.

Для этого в списке ранее созданных каналов посредством нажатия ЛКМ выбираем канал, имя которого вы хотите изменить, и в поле ввода имени канала указываем его новое имя. Рекомендуется вводящие каналы именовать двумя латинскими символами in(от слова input), выводящие каналы именовать out (от output), управляющие каналы именовать logiс (т.е. логика). После имени канала следует указать его порядковый номер (1,2,3 … и т.д.).

2) Далее следует указать тип канала.

I– Input, для вводящих каналов.

O – Output, соответственно для выводящих каналов.

Для управляющих каналов тип неважен.

3) Теперь выберем вид информации в канале. Для этого несколько раз нажмем ЛКМ на кнопке . После нажатия пиктограмма на кнопке изменится.

F – Float, целые и дробные числа в десятичной системе счисления.

H – Hex, только целые числа в шестнадцатеричной системе счисления.

При моделировании цифровых автоматов, информация в канале может быть только 2-х видов, либо логический «0» либо «1». Очевидно, что в этой ситуации, вид информации Hex, т.е. целые числа нам подходит больше чем Float. Для управляющих каналов вид информации в канале не важен.

4) Далее необходимо указать подтип канала.

Для вводящих и выводящих каналов выбирается стандартный подтип DCS.

Для управляющих каналов необходимо выбрать подтип УПРАВЛЕНИЕ.

5) Последний этап настройки канала – указываем дополнение к подтипу.

Для вводящих каналов выбираем дополнение к подтипу DI, что значит Discrete Input – дискретный вход.

Для выводящих каналов выбираем дополнение к подтипу DO, что значит Discrete Output – дискретный выход.

Для управляющих каналов программа сама прописывает дополнение к подтипу, в момент выбора подтипа. Его мы оставляем без изменений.

Описанных пяти пунктов необходимо и достаточно для полной настройки любого из 3-х видов каналов используемых при моделировании цифровых автоматов.

Пример полностью настроенного вводящего канала in_1:

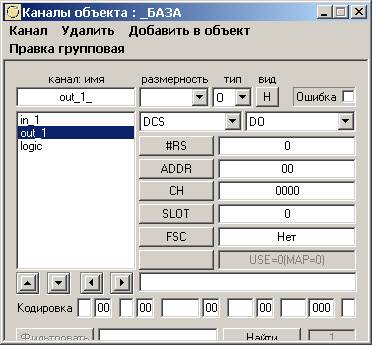

Пример полностью настроенного выводящего канала out_1:

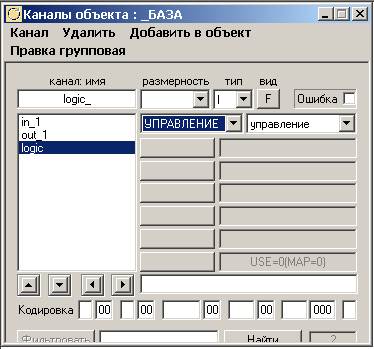

Пример полностью настроенного управляющего канала logic:

В программе имеется возможность, создав и настроив один канал, создать по его образцу любое количество подобных каналов, которые наследуют все настройки оригинала, за исключением имени.

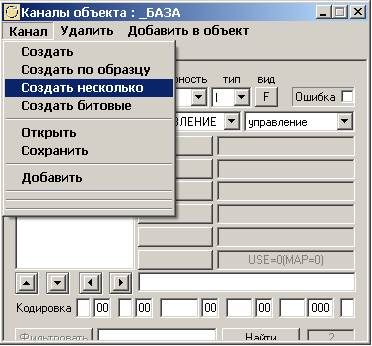

Для этого необходимо выбрать в списке созданных каналов, посредством ЛКМ один канал, при этом имя канала подсветится синей полоской. Далее в меню Канал задействовать пункт Создать несколько

и в появившемся окне

указать необходимое количество подобных каналов. У вновь созданных каналов необходимо изменить имена на более информативные in_xx, out_xx, logic.

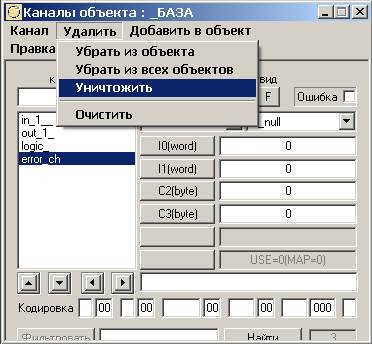

Ошибочно созданный или ставший ненужным канал можно удалить. Для этого канал нужно выбрать ЛКМ, а затем в меню Удалитьвыбрать пункт Уничтожить,

после чего удаляемый канал исчезнет из списка каналов.
