При построении КС на микросхемах в отдельных случаях можно уменьшить количество корпусов микросхем, используя дешифратор. Поскольку дешифратор на n входов реализует все конституенты единицы, то для реализации переключательной функции от n переменных достаточно с помощью элемента ИЛИ получить дизъюнкцию конституент единицы на тех наборах, на которых функция принимает единичные значения. Это означает, что если для реализации переключательной функции применяется дешифратор с прямыми выходами, то необходимо на элемент ИЛИ подать выходы дешифратора, соответствующие тем наборам входных переменных, на которых функция равна единице.
Если дешифратор имеет инверсные выходы, то в соответствии с правилом де-Моргана вместо элемента ИЛИ следует использовать элемент И-НЕ. Дешифратор наиболее целесообразно использовать при реализации систем переключательных функций, в частности при реализации преобразователей кодов.
а) дешифратор б) дешифратор с инверсными
с прямыми выходами выходами

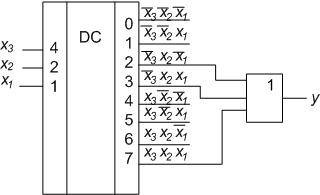

Рисунок 1 – Реализация некоторой функции с помощью дешифратора
При синтезе комбинационных схем мультиплексоры могут быть использованы совместно с элементами некоторого базиса. Пусть общее число переменных функций n. Тогда, если мультиплексор имеет nадр адресных входов, то на них подаются nадр переменных, а на его информационные входы подаются функции n-nадр переменных.
Так как дешифраторы и мультиплексоры являются комбинационными схемами, их

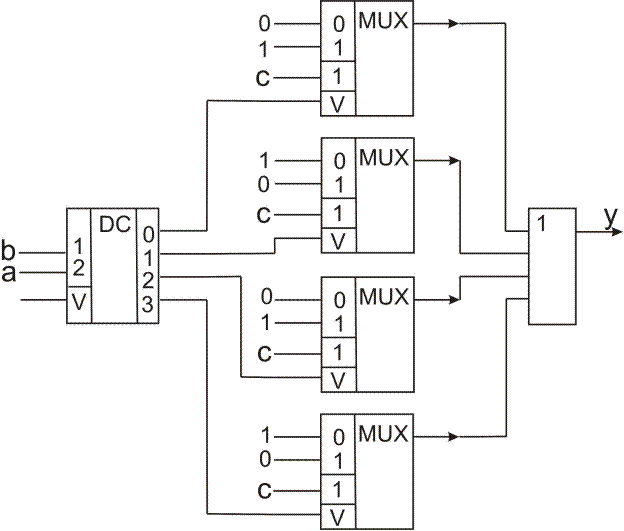

можно использовать для реализации булевых функций и их схем. При этом DC и MUX можно использовать как отдельно, так и в комбинации. Для случаев, когда разница между числом аргументов функции и числом адресов мультиплексора составляет два бита и более, применяются схемы с каскадным соединением элементов, а также комбинированные схемы из дешифраторов и мультиплексоров. Например, MUX 2 –> 1
МЕТОДИЧЕСКИЕ УКАЗАНИЯ
к практической работе
"Создание трехмерных моделей типа тел вращения"
Могилев, 2006
Цель практической работы - приобретение практических навыков построения трехмерных моделей методом вращения в среде системы автоматизированного проектирования AutoCAD.
Норма времени – 2 часа.
1. Техническое обеспечение.
1.1. Персональная ЭВМ.
1.2. Накопитель на жестких магнитных дисках.
1.3. Видеомонитор SVGA.
2. Программное обеспечение.
2.1. Операционная система WINDOWS 9x (NT/XP).
2.2. Программный комплекс AutoCAD R14 (или выше)
3. Задание на лабораторную работу.
Индивидуальное задание на лабораторную работу выдается преподавателем в виде рабочего чертежа. Каждому студенту группы поручается разработка трехмерной модели детали методом экструзии.
4. Порядок выполнения работы.
4.1. Запустить среду автоматизированной подготовки рабочих чертежей щелчком по соответствующему ярлыку на рабочем столе: ( ).
4.2. Познакомиться с командой Вращать (Revolve):
а) на чистом поле чертежа выполнить построение трех простых фигур (окружность, шестигранник, прямоугольник),
б) задать оси вращения:

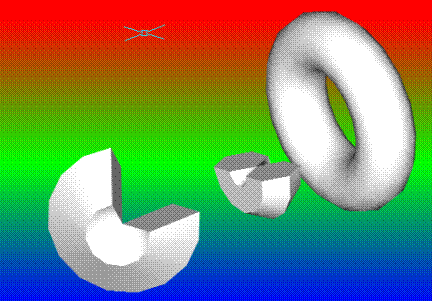

в) выполнить вращение окружности на 360º, шестигранника на 180º, прямоугольника на 270º (Рисование\ Сплошные\ Вращать (Draw\ Solids\ Revolve)
б) удалить оси установить вид соответствующий ЮЗ Изометрия, просмотреть результаты:
4.3 Построение трехмерной модели зубчатого колеса методом вращения.
а) Открыть файл содержащий чертеж зубчатого колеса (выполненный в процессе первого практического занятия)
б) добавить новый слой Cлой2 установив цвет линий красный при помощи панели Слои (Object Properties),выполнить обводку контура колеса полилинией:

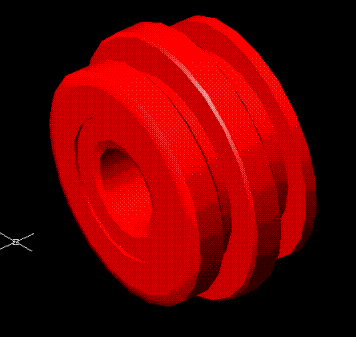

в) Выполнить вращение контура вокруг оси симметрии детали, удалить двухмерный чертеж, выполнить рендеринг, просмотреть результаты и затем сохранить в отдельный файл в личную папку:
4.4 Построение трехмерной модели вала методом вращения.
а) получить чертеж вала у преподавателя, в соответствии с размерами указанными на новом чертеже выполнить построение контура детали воспользовавшись командой Полилиния:

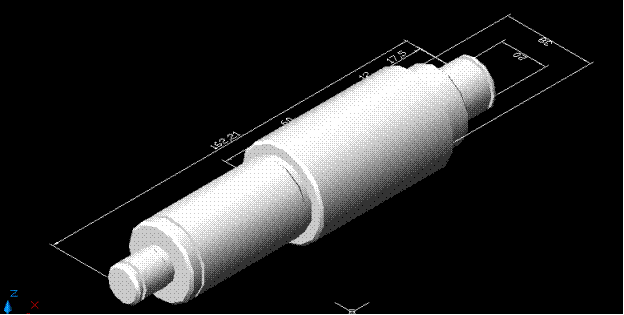

б) выполнить команду Вращать, проставить габаритные размеры, результаты сохранить в личную папку:
4.8. Составить отчет по практической работе и представить его преподавателю для проверки и защиты. Для сокращения затрат времени на оформление отчета его типовую форму можно скопировать виде выделенного фрагмента из данного файла. Типовая форма отчета приведена в конце методических указаний.
(
).
