Мажоритарные логические элементы

Эти элементы описываются логическими функциями, у которых число аргументов больше двух и является нечётным. Соответственно у любого мажоритарного элемента число входов всегда нечётное. Выходной сигнал принимает активное значение, когда большинство входных сигналов принимают активные значения. Поэтому такими элементами реализуется «принцип большинства» в обработке или в приёме сигналов.

Допустим, что за активное значение входных и выходного сигналов принят уровень лог.1. Тогда у мажоритарного элемента «³ 2 из 3-х» (с тремя входами) сигнал на выходе будет равен лог.1, если два (любых) либо все три входных сигнала принимают значение лог.1.

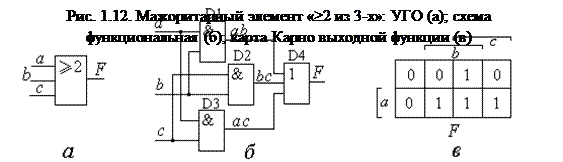

На рис.1.12 приведены УГО такого элемента, карта Карно выходной функции и функциональная его эквивалентная схема.

По карте функции F можно найти её минимальную дизъюнктивную нормальную форму (МДНФ):

F = ab + bc + ac. (1.16)

Этой формулой непосредственно описывается схема рис.1.12,б. Как видно по карте Карно (рис.1.12,в), единицы стоят в клетках, расположенных на областях единичных значений двух и всех трёх аргументов. По аналогии можно построить карту Карно для мажоритарного элемента «³3 из 5-ти», найти минимальное алгебраическое выражение его выходной функции, а затем построить функциональную схему.

В интегральном исполнении мажоритарные элементы есть, но не во всех сериях. Например, в серии КР1533 есть микросхема КР1533ЛП3, представляющая собой три мажоритарных элемента «³2 из 3-х» с инверсным общим входом управления. Сигнал лог.0 по входу управления разрешает выполнение функций мажоритарности, а сигнал лог.1 запрещает их реализацию. Функциональная схема этой микросхемы и её УГО приведены на рис.1.13. Сопоставляя функциональную схему рис.1.13,б со схемой мажоритарного элемента рис.1.12,б, можно понять, как организовано управление, и какие значения принимают выходные сигналы при подаче на управляющий вход (он помечен на УГО меткой «Е») сигнала лог.1. (На УГО и соответственно на схеме рис.1.13,б цифры означают номера выводов микросхемы.)

Есть мажоритарные элементы с инверсным выходом, например, микросхемы 533ЛП3 и КР134ЛП3 содержат по три таких элемента. В этом случае принцип «большинства» будет реализован относительно сигналов низкого уровня (сигналов лог.0). Следует также заметить, у мажоритарных элементов, как и у элементов И-НЕ и ИЛИ-НЕ, все входы логически равнозначны, т.е. порядок подачи входных сигналов не имеет существенного значения.
