Система условных цифробуквенных обозначений ИМС логических элементов

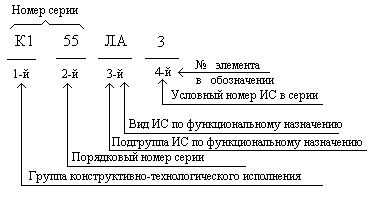

В отечественной технической литературе, а также при маркировке ИМС отечественного производства, при их изготовлении на заводах-изготовителях, принята 4-х элементная форма обозначений микросхем (рис.1.1).

Первым элементом в обозначении является цифра, которой указывается группа конструктивно-технологического исполнения ИС. Эта цифра может принимать следующие значения:

1, 5, 6, 7 - соответствуют полупроводниковым ИС. Причём цифра 7 используется для обозначения только бескорпусных ИМС;

2, 4, 8 - это гибридные микросхемы;

3 - прочие микросхемы, в том числе, и плёночные.

Перед первым элементом обозначения может стоять буква или две буквы (русского алфавита), они не обязательны, но ими обозначают тип и материал корпуса микросхемы и возможности её применения. Например, буквой К обозначают микросхемы широкого применения в пластмассовом корпусе первого типа. Есть микросхемы специального применения, например, для устройств, эксплуатируемых в условиях тропического климата.

Второй элемент - 2 или 3 цифры, ими обозначают порядковый номер серии микросхем. Всё множество выпускаемых отечественной промышленностью микросхем делится на серии. Серия ИМС - это совокупность ИС единого конструктивно-технологического исполнения, выполняющих различные функции и предназначенных для совместного применения.

Третьим элементом в обозначении являются две русские буквы, первая из которых обозначает подгруппу ИС по функциональному назначению, а вторая буква соответствует виду ИС также по функциональному назначению микросхемы. Например, первая буква Л «говорит», что это ИС логических элементов (подгруппа логика), вторая буква А соответствует логическим элементам вида И-НЕ. В табл.1.2 приведены наиболее употребительные буквенные коды видов ИС по выполняемым функциям.

И, наконец, 4-м элементом в обозначениях микросхем являются одна или две цифры, обозначающие условный номер микросхемы в рассматриваемой серии. Так, приведённый на рис.1.1 пример обозначения соответствует обозначению полупроводниковой микросхемы серии К155, широкого применения, в пластмассовом корпусе 1-го типа. В её состав входят 4 двухвходовых логических элементов вида И-НЕ (2И-НЕ).

Обычно четвёртым элементом в обозначении ИМС «зашифровывается» порядковый номер модификации элементов одного вида, различающихся числом входов и способом «организации» выхода.

Кроме названных обозначений, согласно ГОСТ 2.743-91 «Условные графические обозначения в электрических схемах. Элементы цифровой техники», используются другие двухбуквенные коды для обозначения функционального назначения микросхем, например: ИД - декодеры- демультиплексоры, дешифраторы, ИР - регистры, КП - коммутаторы дискретных сигналов и так далее. В частности, буква И соответствует подгруппе микросхем, используемых для построения вычислительных цифровых устройств.

Различные серии ИС отличаются количеством микросхем и их номенклатурой (типономиналами). Типономинал ИС - конкретное условное обозначение, содержащее основные сведения о микросхеме. В процессе развития технологии количество типономиналов ИМС конкретной серии может увеличиваться.

Среди серий микросхем наиболее функционально развиты ИМС транзисторно-транзисторной логики (ТТЛ и ТТЛш). Эти серии характеризуются широкой номенклатурой ИС, поэтому изложение учебного материала будем в основном иллюстрировать примерами этих микросхем.

В указанном выше ГОСТе содержатся также условные графические обозначения логических элементов и приведены правила формирования УГО более сложных логических элементов и модулей. Поэтому следует, прежде всего, ознакомиться с указанным ГОСТом.

Таблица 1.2
