Введение. Автоматические межпланетные станции (АМС) предназначены для полетов к Луне и планетам Солнечной системы. Их особенности определяются большой удаленностью функционирования от Земли (вплоть до выхода за сферу действия ее гравитационного поля) и временем полета (может измеряться годами). Все это предъявляет особые требования к их конструкции, управлению, энергоснабжению и др.
Общий вид и типовая компоновка АМС приведена на примере автоматической межпланетной станции «Вега» (рис. 2.6)

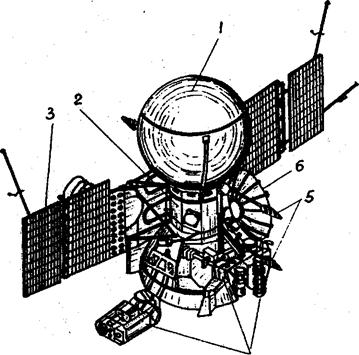

Рис. 2.6. Общий вид автоматической межпланетной станции «Вега»:
Полеты АМС начались в январе 1959 года выводом на орбиту советской АМС «Луна-1», совершившей полет к Луне. В сентябре того же года «Луна-2» достигла поверхности Луны, а в октябре «Луна-3» сфотографировала невидимую сторону планеты, передав эти изображения на Землю.
В 1970 — 1976 годах с Луны на Землю были доставлены образцы лунного грунта, а на Луне успешно работали «Луноходы». Эти достижения существенно опередили американские исследования Луны автоматическими аппаратами.
С помощью серии АМС, запущенных в сторону Венеры (начиная с 1961 года) и Марса (с 1962 года), были получены уникальные данные о структуре и параметрах этих планет и их атмосфере. В результате полетов АМС установлено, что давление атмосферы Венеры составляет более 9 МПа (90 атм,), а температура 475°С; получена панорама поверхности планеты. Эти данные передавались на Землю при помощи сложной комбинированной конструкции АМС, одна из частей которой спускалась на поверхность планеты, а вторая, выведенная на орбиту спутника, принимала информацию и транслировала ее на Землю. Аналогичные сложные исследования проводились и на Марсе. В эти же годы богатая научная информация была получена на Земле с АМС «Зонд», на которых отрабатывались многие конструктивные решения для последующих АМС, в том числе по возвращении их на Землю.
Уникальными следует считать и полеты двух АМС «Вега» для одновременного обследования планеты Венера и кометы Галлея, со спуском отделяемой части аппаратов в атмосферу Венеры (рис. 2.7).
Рис. 2.7. Траектория полета АМС «Вега» к планете Венера и комете Галлея
Полеты американских АМС «Рейнджер», «Сервейер», «Маринер», «Викинг» продолжили исследования Луны, Венеры и Марса («Маринер-9» - первый искусственный спутник Марса, вышел на орбиту 13 ноября 1971 г. после успешного выполнения маневра торможения, рис. 2.9), а АМС «Пионер», «Вояджер» и «Галилей» достигли дальних планет солнечной системы: Юпитера, Сатурна, Урана, Нептуна, передав уникальные снимки и данные об этих планетах.
Рис. 2.9 «Маринер-9» - первый искусственный спутник Марса, вышел на орбиту 13 ноября 1971 г. после успешного выполнения маневра торможения:
1 — малонаправленная антенна; 2 — двигатель маневрирования; 3 — топливный бак (2 шт.); 4 — прибор ориентации на звезду Канопус; 5 — баллон в системе наддува двигательной установки; 6 —жалюзи системы терморегулирования; 7 — инфракрасный интерферометр-спектрометр; 8 — телевизионная камера с малым углом обзора; 9 — ультрафиолетовый спектрометр; 10 —телевизионная камера большим углом обзора; 11 — инфракрасный радиометр; 12 — остронаправленная антенна; 13 — датчики захвата Солнца (4 шт.); 14 — датчик слежения за Солнцем; 15 — антенна с умеренным коэффициентом усиления; 16 — панель солнечных элементов (4 шт.).
Орбиты AMС. Для полетов АМС к планетам солнечной системы им должна быть сообщена скорость, близкая ко второй космической скорости или даже превышающая ее, при этом орбита приобретает форму параболы или гиперболы. При приближении к планете назначения АМС попадает в зону ее гравитационного поля (грависферы), которое изменяет форму орбиты. Таким образом, траектория АМС может состоять из нескольких участков, форма которых определяется законами небесной механики.
Бортовое оснащение АМС. На АМС, предназначенных для исследования планет, в зависимости от решаемых задач устанавливаются разнообразнейшие приборы и устройства: телевизионные камеры с малым и большим углом обзора, фотоаппараты и фотополяриметры, ультрафиолетовые спектрометры и инфракрасные интерферометры, магнитометры, детекторы космических лучей и заряженных частиц, приборы для измерения характеристик плазмы, телескопы и др.
Для выполнения запланированных исследований некоторые научные приборы могут располагаться в корпусе АМС, другие выносятся из корпуса с помощью ферм или штанг, устанавливаются на сканирующих платформах, поворачиваются относительно осей.
Для передачи полученной и обработанной информации на Землю на АМС устанавливается специальная приемо-передающая радиоаппаратура с остронаправленной параболической антенной, а также бортовой управляющий комплекс с вычислительным устройством, формирующий команды для работы приборов и систем, находящихся на борту.
Для обеспечения бортового управляющего комплекса и приборов электроэнергией на АМС могут применяться панели солнечных батарей или ядерные радиоизотопные термоэлектрические генераторы (необходимые при длительных полетах к дальним планетам).
Особенности конструкции АМС. Несущая конструкция АМС имеет обычно легкий ферменный каркас (платформу), на котором крепится все оборудование, системы и отсеки. Для электронного и другого оборудования применяются герметичные отсеки с многослойной теплоизоляцией и системой терморегулирования.
АМС должны быть оснащены системой ориентации по трем осям с отслеживанием определенных ориентиров (например, Солнца, звезды Канопус). Пространственная ориентация АМС и маневры коррекции траектории осуществляются с помощью микроракетных двигателей или сопел, работающих на горячих или холодных газах.
АМС могут иметь двигательную установку орбитального маневрирования для корректирования траектории либо для перевода АМС на орбиту планеты или ее спутника. В последнем случае конструкция АМС значительно усложняется, т.к. для посадки станции на поверхность планет требуется ее торможение. Оно осуществляется с помощью тормозной двигательной установки либо за счет атмосферы планеты (если ее плотность достаточна для торможения, как на Венере). При торможении и посадке возникают значительные нагрузки на конструкцию и приборы, поэтому спускаемую часть обычно отделяют от АМС, придавая ей соответствующую прочность и защищая от нагрева и других нагрузок.
Спускаемая часть АМС может иметь на борту различную научно-исследовательскую аппаратуру, средства для ее передвижения по поверхности планеты (например, «Луноход» на АМС «Луна-17») и даже возвращаемый на Землю аппарат с капсулой грунта (АМС «Луна-16»). В последнем случае на возвращаемом аппарате устанавливается дополнительная двигательная установка, обеспечивающая разгон и коррекцию траектории возвращаемого аппарата.
