МЕТОДИЧЕСКИЕ УКАЗАНИЯ

Понятие каталога позволяет систематизировать все объекты, размещённые на носителе данных (например, на диске). В большинстве современных файловых систем используется иерархическая модель организации данных: существует один каталог, объединяющий все данные в файловой системе — это «корень» всей файловой системы, корневой каталог. Корневой каталог может содержать любые объекты файловой системы, и в частности, подкаталоги (каталоги первого уровня вложенности). Те, в свою очередь, также могут содержать любые объекты файловой системы и подкаталоги (второго уровня вложенности) и т. д. Таким образом. всё, что записано на диске — файлы, каталоги и специальные файлы — обязательно «принадлежит» корневому каталогу: либо непосредственно (содержится в нём), либо на некотором уровне вложенности.

Иерархию вложенных друг в друга каталогов можно соотнести с иерархией данных в системе: объединить тематически связанные файлы в каталог, тематически связанные каталоги — в один общий каталог и т. д. Если строго следовать иерархическому принципу, то чем глубже будет уровень вложенности каталога, тем более частным признаком должны быть объединены содержащиеся в нём данные.

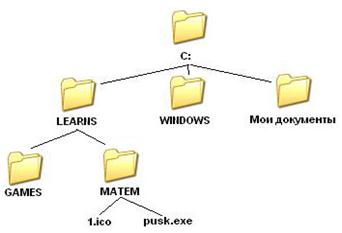

Структуру файловой системы можно представить наглядно в виде дерева, «корнем» которого является корневой каталог, а в вершинах расположены все остальные каталоги.

Благодаря такой структуре мы можем четко определить адрес того или иного файла: C:\ Learus\Matem\pusk.exe

МЕТОДИЧЕСКИЕ УКАЗАНИЯ

к практической работе

"Создание параметризированных эскизов"

Могилев, 2006

Цель практической работы - приобретение практических навыков разработки параметризированных эскизов в среде системы автоматизированного проектирования AutoCAD.

Норма времени – 2 часа.

1. Техническое обеспечение.

1.1. Персональная ЭВМ.

1.2. Накопитель на жестких магнитных дисках.

1.3. Видеомонитор SVGA.

2. Программное обеспечение.

2.1. Операционная система WINDOWS 9x (NT/XP).

2.2. Программный комплекс AutoCAD R14 (или выше)

3. Порядок выполнения работы.

3.1. Загрузить систему автоматизированного проектирования аAutoCAD щелчком по ярлыку на рабочем столе: .

3.2 Для создания файла чертежа в диалоговом окне Начало работы выбрать способ создания файла чертежа По шаблону. Выбрать из списка шаблон Acad.dwt. Щелкнуть кнопку Ok.

3.3. Выполнить настройку сетки и шага курсора для обеспечения требуемой точности построения контуров.

Для настройки сетки и шага курсора выполните команду Сервис\Режимы рисования.

Установите шаг сетки и курсора 10 мм.

3.4. Познакомится с содержанием панелей инструментов:

Доступ к панелям осуществляется посредством выпадающего меню командой Вид \ Панели (View \ Toolbars):

Изучить назначение кнопок на каждой панели перемещая курсор на соответствующие кнопки..
