Создание диаграммы декомпозиции

1 Выберите кнопку перехода на нижний уровень в палитре инструментов и в диалоговом окне Activity Box Count (рисунок 6.15) установите число работ на диаграмме нижнего уровня - 3 - и нажмите кнопку ОК.

Рисунок 6.15

2 Автоматически будет создана диаграмма декомпозиции (рисунок 6.16).

Рисунок 6.16

Правой кнопкой мыши щелкните по работе расположенной в левом верхнем углу области редактирования модели, выберите в контекстном меню опцию Name и внесите имя работы. Повторите операцию для оставшихся двух работ. Затем внесите определение, статус и источник для каждой работы согласно данным таблицы 6.2.

Таблица 6.

Диаграмма декомпозиции примет вид представленный на рисунке 6.17.

Рисунок 6.17

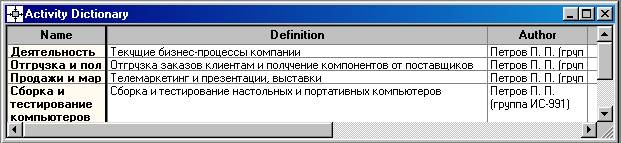

3 Для изменения свойств работ после их внесения в диаграмму можно воспользоваться словарем работ (рисунок 6.18). Вызов словаря производится при помощи пункта главного меню Dictionary /Activity.

Рисунок 6.18

Если описать имя и свойства работы в словаре, ее можно будет внести в диаграмму позже с помощью кнопки в палитре инструментов. Невозможно удалить работу из словаря, если она используется на какой-либо диаграмме. Если работа удаляется из диаграммы, из словаря она не удаляется. Имя и описание такой работы может быть использовано в дальнейшем. Для добавления работы в словарь необходимо перейти в конец списка и щелкнуть правой кнопкой по последней строке. Возникает новая строка, в которой нужно внести имя и свойства работы. Для удаления всех имен работ, не использующихся в модели, щелкните по кнопке (Purge (Чистить)).

4 Перейдите в режим рисования стрелок и свяжите граничные стрелки, воспользовавшись кнопкой на палитре инструментов так, как это показано на рисунке 6.19.

Рисунок 6.19

5 Правой кнопкой мыши щелкните по ветви стрелки управления работы "Сборка и тестирование компьютеров"и переименуйте ее в "Правила сборки и тестирования"(рисунок 6.20).

Рисунок 6.20

Внесите определение для новой ветви: "Инструкции по сборке, процедуры тестирования, критерии производительности и т. д." Правой кнопкой мыши щелкните по ветви стрелки механизма работы "Продажи и маркетинг"и переименуйте ее как "Система оформления заказов" (рисунок 6.21).

Рисунок 6.21

Альтернативный метод внесения имен и свойств стрелок - использование словаря стрелок (вызов словаря - меню Dictionary/ Arrow). Если внести имя и свойства стрелки в словарь (рисунок 6.22), ее можно будет внести в диаграмму позже.

Рисунок 6.22

Стрелку нельзя удалить из словаря, если она используется на какой-либо диаграмме. Если удалить стрелку из диаграммы, из словаря она не удаляется. Имя и описание такой стрелки может быть использовано в дальнейшем. Для добавления стрелки необходимо перейти в конец списка и щелкнуть правой кнопкой по последней строке. Возникает новая строка, в которой нужно внести имя и свойства стрелки.

6 Создайте новые внутренние стрелки так, как показано на рисунке 6.23.

Рисунок 6.23

Создайте стрелку обратной связи (по управлению) "Результаты сборки и тестирования", идущую от работы "Сборка и тестирование компьютеров"к работе "Продажи и маркетинг".Измените, при необходимости, стиль стрелки (толщина линий) и установите опцию Extra Arrowhead (Дополнительный Наконечник стрелы) (из контекстного меню). Методом drag&drop перенесите имена стрелок так, чтобы их было удобнее читать. Если необходимо, установите из контекстного менюSquiggle (Загогулину). Результат возможных изменений показан на рисунке 6.24.

Рисунок 6.24

Создайте новую граничную стрелку выхода "Маркетинговые материалы", выходящую из работы "Продажи и маркетинг".Эта стрелка автоматически не попадает на диаграмму верхнего уровня и имеет квадратные скобки на наконечнике (рисунок 6.25).

Рисунок 6.25

Щелкните правой кнопкой мыши по квадратным скобкам и выберите пункт меню Arrow Tunnel (рисунок 6.26).

Рисунок 6.26

В диалоговом окне Border Arrow Editor (Редактор Граничных Стрелок) выберите опцию Resolve it to Border Arrow (Разрешить как Граничную Стрелку) (рисунок 6.27).

Рисунок 6.27

Для стрелки "Маркетинговые материалы"выберите опцию Trim (Упорядочить) из контекстного меню. Результат показан на рис. 6.28.

Рисунок 6.28
