Родительская диаграмма – та, которая содержит один или более родительских блоков. Каждая обычная (не-контекстная) диаграмма является также дочерней диаграммой, поскольку, по определению, она подробно описывает некоторый родительский блок. Таким образом, любая диаграмма может быть как родительской диаграммой (содержать родительские блоки), так и дочерней (подробно описывать собственный родительский блок). Аналогично, блок может быть как родительским (подробно описываться дочерней диаграммой) так и дочерним (появляющимся на дочерней диаграмме). Основное иерархическое отношение существует между родительским блоком и дочерней диаграммой, которая его подробно описывает (рис.3.4).
То, что блок является дочерним и раскрывает содержание родительского блока на диаграмме предшествующего уровня, указывается специальным ссылочным кодом, написанным ниже правого нижнего угла блока. Этот ссылочный код может формироваться несколькими способами, из которых самый простой заключается в том, что код , начинающийся с буквы А(по имени диаграммы А-0), содержит цифры, определяемые номерами родительских блоков. Например, показанные на рис.7 коды означают, что диаграмма является декомпозицией 1-го блока диаграммы, которая, в свою очередь является декомпозицией 6-го блока диаграммы А0, а сами коды образуются присоединением номера блока.

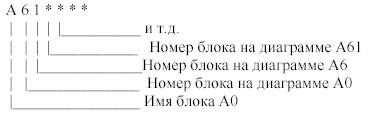

Таким образом, код формируется так:

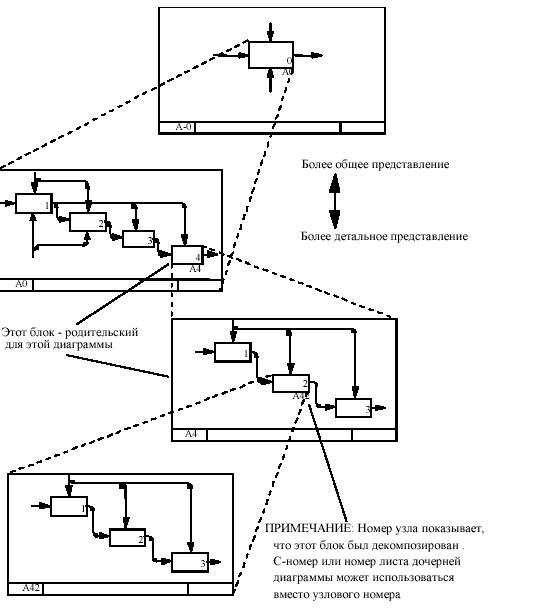

Рис. 3.4
