1. Имя блока должно быть активным глаголом или глагольным оборотом.
2. Каждая сторона функционального блока должна иметь стандартное отношение блок/стрелки:
а) входные стрелки должны связываться с левой стороной блока;
б) управляющие стрелки должны связываться с верхней стороной блока;
в) выходные стрелки должны связываться с правой стороной блока;
г) стрелки механизма (кроме стрелок вызова) должны указывать вверх и подключаться к нижней стороне блока.
д) стрелки вызова механизма должны указывать вниз, подключаться к нижней стороне блока, и помечаться ссылкой на вызываемый блок.

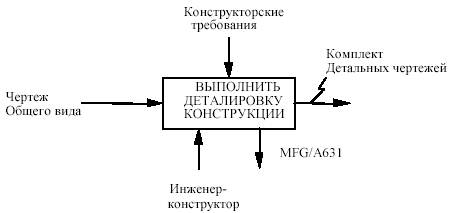

Рис. 3.2
3. Сегменты стрелок, за исключением стрелок вызова, должны помечаться существительным или оборотом существительного, если только единственная метка стрелки несомненно не относится к стрелке в целом.
4. Чтобы связать стрелку с меткой, следует использовать "тильду" (
)
5. В метках стрелок не должны использоваться следующие термины: функция, вход, управление, выход, механизм, вызов.
