Задания и методические указания к их выполнению


Дата добавления: 2014-11-28; просмотров: 519; Нарушение авторских прав


1. Из табл. 11 в соответствии с номером варианта N выбрать параметры графа переключений (рис. 14, где ti – i-й такт цикла работы ПЦУ).

Таблица 11. Параметры графа переключений ПЦУ

N Состояния ПЦУ Состояния выхода
Q0 Q1 Q2 Q3 Y0 Y1 Y2 Y3




2. На основе только анализа автоматной таблицы записать минимальные функции переходов и выходов. При этом в качестве запоминающих элементов ПЦУ использовать D-триггеры с динамическим управлением.



Для примера рассмотрим задачу синтеза ПЦУ, граф переключений которого имеет следующие параметры:

Состояния ПЦУ Состояния выхода
Q0 Q1 Q2 Q3 Y0 Y1 Y2 Y3

Соответствующий граф переключений имеет вид:




Как видно, максимальным является третье состояние ПЦУ. Следовательно, количество запоминающих элементов (триггеров) Nт = ù Log2(3) é = 2.

В качестве модели ПЦУ примем автомат Мура, запоминающими элементами которого, согласно заданию, являются D-триггеры с динамическим управлением. Тогда автоматная таблица, соответствующая графу переключений, будет иметь вид:

№ состояния Состояние триггеров Сигналы управления Состояние выхода
q1 q0 a1 = D1 a0 = D0 у1 у0

На основании этой таблицы можно сразу записать системы минимальных функций переходов и выходов:

,

3. С помощью любого из методов минимизации убедиться в достоверности полученных ФАЛ.

4. Разработать структурную схему устройства.

5. В системе MATLAB создать соответствующую модель устройства и сохранить ее под именем pcu.mdl.

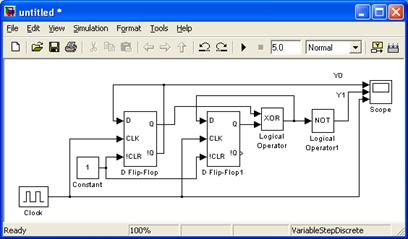

Так, модель ПЦУ рассмотренного примера приведена на рисунке:

6. Запустить модель и сравнить диаграммы на экране «осциллографа» с данными таблицы выходов.

Процесс настройки параметров моделирования приведен в пункте 6 работы 2, а также в предыдущей работе.

Может случиться, что таблица выходов совпадает с «осциллограммами» лишь через некоторое количество тактов. Это вполне соответствует реальной ситуации, поскольку в момент запуска устройство устанавливается в произвольное состояние, что обусловливает переходный процесс.
