Автоматическое построение графиков

В данной версии программного комплекса имеется возможность визуально отображать процессы происходящие в модели в виде графиков. Добавление графиков состояния ресурса становится возможным только после запуска модели. Графики состояния ресурса можно добавлять как в процессе работы модели в режиме анимации, так и после окончания работы модели. График состояния ресурса может быть отображен только в том случае, если конкретный ресурс трассируется.

Для добавления графика, во вкладке Tracer окна Workspace в дереве модели найдите необходимый вам параметр ресурса (см. рис. 43). Далее, чтобы создать новое окно графика нужно щелкнуть два раза по выбранному параметру ресурса левой кнопкой мыши или один раз правой и в выпадающем меню выбрать Add To New Chart. После этого отображается график, причем по оси абсцисс откладывается время происхождения событий, при котором изменяется значение параметра.

Рис. 43

При первом построении графика масштаб по оси ординат устанавливается автоматически. Для изменения масштаба по оси абсцисс можно воспользоваться панелью инструментов Zoom Toolbar или использовать выпадающее меню при правом щелчке мышки по области графика (см. рис. 43). Основными функциями масштабирования являются:

· - Zoom In – Ctrl+Num + - Увеличение

· - Zoom Out – Ctrl+Num - - Уменьшение

· - Zoom Auto – Ctrl+Num * - Автоматический подбор масштаба по ширине области графика

· - Reset Zoom – Ctrl+Num / - Восстановление начального масштаба

Существует так же возможность добавлять на уже существующий график другие. Такая возможность осуществляется перетаскиванием мышкой параметра ресурса на область уже построенного графика.

Основные свойства графика можно изменить в пункте меню Chart->Options или выбрав пункт Options в описанном выше выпадающем меню.

В окне свойств находятся две закладки: Chart (см. рис. 44) и Series (см. рис.45). В первой перечислены свойства, относящиеся с области отображения графика, во второй свойства конкретного графика.

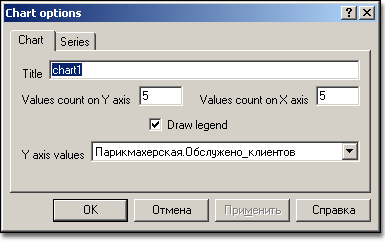

Рис. 44 Вкладка Chart

· Title – Заголовок графика.

· Values count on X axis, Values count on Y axis – максимальное количество подписей данных на осях абсцисс и ординат, соответственно.

· Draw legend – Отображать соответствие формы графика к названию параметра.

· Y axis values – Если на одной области построено несколько графиков, то этим параметром определяется: значения какого из выбранных ресурсов будут отображены на оси ординат.

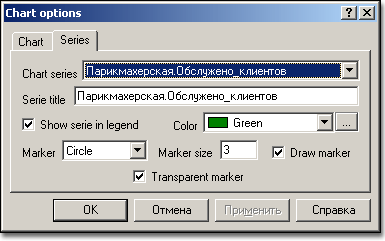

Рис. 45 Вкладка Series

· Chat series – Отображает название параметра

· Serie title – Название графика, которое пишется в легенде графика.

· Show serie in legend – отображать в легенде название графика.

· Color – Цвет графика.

· Marker – Тип маркера

· Marker size – Размер маркера

· Draw marker – Отображать маркеры не графике.

· Transparent marker – Заливать содержимое маркера (если маркер имеет замкнутую форму).
