Программный комплекс RAO-studio предназначен для разработки и отладки имитационных моделей на языке РДО. Основные цели данного комплекса – обеспечение пользователя легким в обращении, но достаточно мощным средством разработки текстов моделей на языке РДО, обладающим большинством функций по работе с текстами программ, характерных для сред программирования, а также средствами проведения и обработки результатов имитационных экспериментов.
В соответствии с основной целью программный комплекс решает следующие задачи:
· синтаксический разбор текста модели и настраиваемая подсветка синтаксических конструкций языка РДО;
· открытие и сохранение моделей;
· расширенные возможности для редактирования текстов моделей;
· автоматическое завершение синтаксических конструкций языка (т.н. code completion или автозавершение);
· поиск и замена фрагментов текста внутри одного модуля модели;
· поиск интересующего фрагмента текста по всей модели;
· навигация по тексту модели с помощью закладок;
· наличие нескольких буферов обмена для хранения фрагментов текста;
· вставка синтаксических конструкций языка и заготовок (шаблонов) для написания элементов модели;
· настройка отображения текста моделей, в т.ч. скрытие фрагментов текста и масштабирование;
· запуск и остановка процесса моделирования;
· изменение режима моделирования;
· изменение скорости работающей модели;
· переключение между кадрами анимации в процессе моделирования;
· отображение хода работы модели в режиме реального времени;
· построение графиков изменения интересующих разработчика характеристик в режиме реального времени;
· обработка синтаксических ошибок при запуске процесса моделирования;
· обработка ошибок во время выполнения модели;
· обеспечение пользователя справочной информацией.
Программный комплекс состоит из двух частей:
· среды разработки (файл RAO-studio.exe);
· файлов справок (RAO-language.chm – справка по языку РДО, RAO-studio.chm – справка по программному комплексу).
Требования к программному обеспечению:
· операционная система WINDOWS 9X, WINDOWS 2000 или WINDOWS XP;
· наличие в операционной системе средства просмотра справки в формате HTML Help.
Microsoft, Windows являются зарегистрированными торговыми марками или торговыми марками Microsoft Corporation (в США и/или других странах).
Названия реальных компаний и продуктов, упомянутых в данном руководстве пользователя, могут быть торговыми марками соответствующих владельцев.
Пользователь имеет возможность вызывать функции программного комплекса с помощью меню, кнопок панели инструментов и “горячих клавиш”.
Для обеспечения работы программного комплекса необходимо чтобы модуль среды разработки и файлы справок находились в одной директории (папке) на диске. Других ограничений нет. Пользователь может сам настроить и расположить, например, на Рабочем столе, ярлык для быстрого запуска программного комплекса.

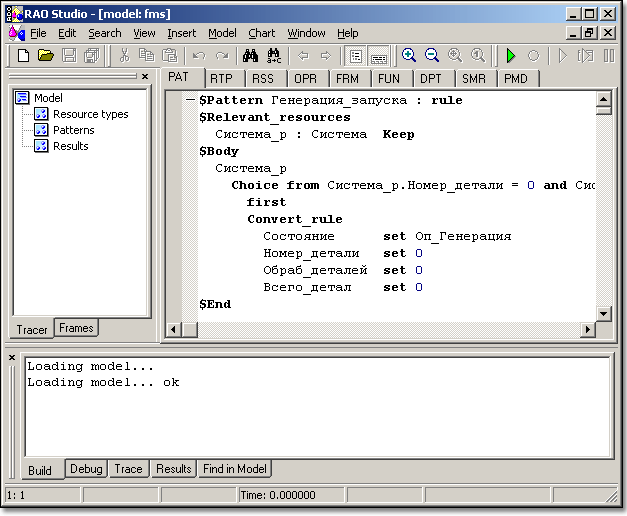

Для начала работы системы необходимо запустить модуль RAO-studio.exe. После загрузки программы откроется основное окно (см. рис.32). Оно имеет главное меню, кнопки панели управления, “плавающие” окна рабочего пространства и вывода со своими закладками, строку состояния и окно с набором закладок, соответствующих объектам модели (“PAT”, “RTP”, “RSS”, “OPR”, “FRM”, “FUN”, “DPT”, “SMR”, “PMD”), для редактирования новой модели.
Рис.32. Главное окно приложения
В данной версии программного комплекса возможно получение справочной информации как по самому комплексу, так и по языку РДО.
Для получение справки по программному комплексу необходимо выбрать пункт меню Help->Contents.
Для получения справки по языку РДО необходимо установить курсор на интересующую синтаксическую конструкцию языка и нажать клавишу F1.
Завершить работу с программным комплексом, можно выбрав пункт меню File‑>Exit или нажав соответствующую кнопку в заголовке окна RAO-studio - .
Если открытая модель содержала не сохраненные изменения, то пользователю будет предложено сохранить изменения.
Главное меню имеет девять основных пунктов – File, Edit, Search, View, Insert,Model,Chart,Window,Help(см.Рис.33)
Меню File
С помощью пунктов меню File осуществляются следующие действия с моделью:
New – создание новой модели.
Open – открытие существующей модели.
Reopen – повторное открытие ранее открывавшейся модели.
.
