Общие сведения

Принцип работы

Гибридные концентраторы

Гибридными (hybrid) называются концентраторы, к которым можно подключать кабе­ли различных типов. Сети, построенные на концентраторах, легко расширить, если подключить дополнительные концентраторы.

Репитеры

Сигнал при распространении по кабелю искажается, поскольку уменьшается его амп­литуда. Причина этого явления - затухание. В результате, если кабель имеет достаточ­ную длину, затухание может исказить сигнал до неузнаваемости. Однако благодаря репитерам сигналы способны распространяться на большие расстояния.

Репитер работает на Физическом уровне модели OSI, восстанавливая сигнал и переда­вая его в другие сегменты.

Репитер принимает затухающий сигнал из одного сегмента, восстанавливает его и передает в следующий сегмент. Чтобы данные через репитер поступали из одного сег­мента в другой, каждый сегмент должен использовать одинаковые пакеты и протоколы Logical Link Control (LLC).

Репитеры не выполняют функции преобразования и фильтрации. Чтобы репитер работал, оба сегмента, им соединяемые, должны иметь одинаковый метод доступа. Наиболее распространенные методы доступа — CSMA/CD и передача маркера. Таким образом, репитер не может соединять сегмент, использующий CSMA/CD, с сегмен­том, который использует передачу маркера. Другими словами, они не могут трансли­ровать пакеты Ethernet в пакеты Token Ring.

Тема № 17. «Мосты».

1. Общие сведения

2. Принцип работы

3. Метод «испускание маяка»

4. Среда передачи

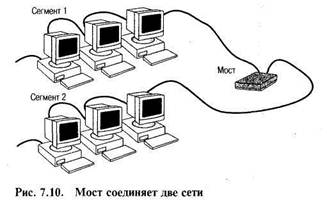

Мост (bridge), как и репитер, может соединять сегменты или локальные сети рабочих групп. Однако, в отличие от репитера, мост также служит для разбиения сети, что помогает изолировать трафик или отдельные проблемы. Например, если трафик одного - двух компьютеров или одного отдела «затопляет» сеть пакетами, уменьшая ее про­изводительность в целом, мост изолирует эти компьютеры или этот отдел. Мосты обычно решают следующие задачи:

Увеличивают размер сети.

Увеличивают максимальное количество компьютеров в сети.

Устраняют узкие места, появляющиеся в результате подключения избыточного числа компьютеров и, как следствие, возрастания трафика.

Мосты разбивают перегруженную сеть на отдельные сегменты с уменьшенным трафи­ком. В итоге каждая подсеть будет работать более эффективно.

Соединяют разнородные физические носители, такие, как витая пара и коаксиальный кабель.

Соединяют разнородные сегменты сети, например Ethernet и Token Ring, и переносят между ними пакеты.
