Base X Ethernet ( Fast Ethernet )

VG-AnyLAN

100VG (Voice Grade) Any LAN — новая сетевая технология, которая сочетает в себе эле­менты Ethernet и Token Ring.

Эта технология совершенствуется стандартом IEEE 802.12.. Спецификация 802.12 -стандарт передачи кадров Ethernet 802.3 и пакетов Token Ring 802.5.

Эта технология имеет несколько названий:

· 100VG-AnyLAN;

· 100 Base VG;

· VG;

· AnyLAN

Перечислим возможности некоторых из существующих в настоящее время специфи­каций 100VG-AnyLAN:

· минимальная скорость передачи данных 100 Мбит/с:

· поддержка каскадируемой топологии «звезда» на основе витой пары категории 3. 4 или 5 и оптоволоконного кабеля;

· метод доступа по приоритету запроса (различаются два уровня приоритета: низкий и высокий;

· поддержка средств фильтрации персонально адресованных кадров и концентраторе (для повышения степени конфиденциальности):

· поддержка передачи кадров Ethernet и Token Ring.

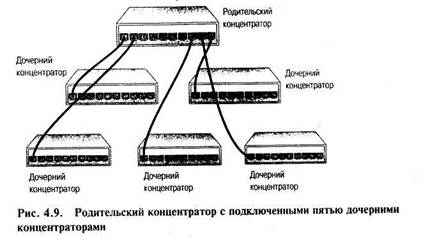

Сеть 100VG-AnyLAN строится по топологии «звезда», где все компьютеры соединены с концентратором. Сеть можно расширять, добавляя «дочерние» (child) концентрато­ры к центральному, «родительскому» (parent), который относится к ним так же, как и к компьютерам, т.е. родительские концентраторы управляют передачей компьютеров, соединенных со своими «детьми».

Этот стандарт, иногда называемый Fast Ethernet. Является расширением существую­щего стандарта Ethernet. Он строится на UTP категории 5, использует метод доступа CSMA/CD и топологию - «звезда-шина» (подобно 10 Base T), где все кабели подключены к концентратору.

100 Base X включает три спецификации среды передачи:

!00Base T4 (UTP категории 3, 4 или 5 с четырьмя парами проводов); 100BaseTX (UTP или STP категории 5 с двумя парами проводов); 100Base FX (двухжильный оптоволоконный кабель).

В следующей таблице приведена расшифровка их названий.

Ethernet может использовать несколько протоколов связи, в том числе и TCP/IP, ко­торый хорошо работает в операционной среде UNIX®.

Производительность Ethernet можно повысить: разделите перегруженный сегмент на два, соединенные мостом или маршрутизатором. Трафик в каждом сегменте при этом уменьшается, так как меньшее число компьютеров в сегменте пытается осуществить передачу, и время доступа к кабелю сокращается.

Разделение сегмента — удачный ход при подсоединении к сети новых пользовате­лей или установке новых приложений, интенсивно работающих с сетью (например, баз данных и видеоприложений).
