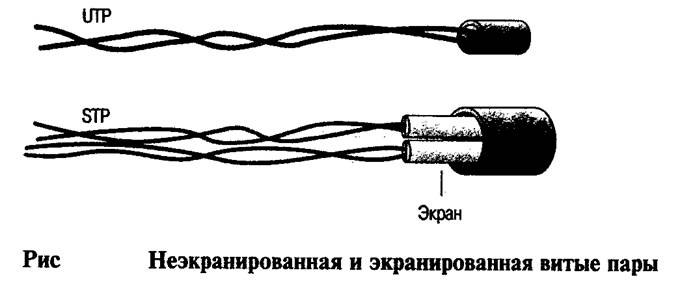

Самая простая пара – это два перевитых вокруг друг друга изоляционных медных провода. Существует два типа тонкого кабеля: неэкранированная витая пара (UTP) и экранированная витая пара (STP).
Несколько витых пар част помещают в одну защитную оболочку. Их количество в таком кабеле может быть разным. Завивка проводов позволяет избавиться от электрических помех, наводимых соседними парами и другими источниками ( двигателями, трансформаторами).
Неэкранированная витая пара.
Неэкранированная витая пара (спецификация 10 Base T) широко используется в ЛВС, максимальная длина сегмента составляет 100 м.
Неэкранированная витая пара состоит из 2х изолированных медных проводов. Существует несколько спецификаций, которые регулируют количество витков на единицу длины – в зависимости от назначения кабеля.
Существует 5 категорий неэкранированной витой пары:
1)Традиционный телефонный кабель, по которому можно передавать только речь.
1) Кабель, способный передавать данные со скоростью до 4 Мбит/с. Состоит из 4х витых пар.
2) Кабель, способный передавать данные со скоростью до 10 Мбит/с. Состоит из 4х витых пар с 9-ю витками на метр.
3) Кабель, способный передавать данные со скоростью до 16 Мбит/с. Состоит из 4х витых пар.
4) Кабель, способный передавать данные со скоростью до 100 Мбит/с. Состоит из 4х витых пар медного провода.
Одной из потенциальных проблем для всех типов кабелей являются перекрестные помехи.
Перекрестные помехи – это перекрестные наводки, вызванные сигналами в смежных проводах. Неэкранированная витая пара особенно страдает от этих помех. Для уменьшения их влияния используют экран.
Кабель, экранированной витой пары (STP) имеет медную оплетку, которая обеспечивает большую защиту, чем неэкранированная витая пара. Пары проводов STP обмотаны фольгой. В результате экранированная витая пара обладает прекрасной изоляцией, защищающей передаваемые данные от внешних помех.
Следовательно, STP по сравнению с UTP меньше подвержена воздействию электрических помех и может передавать сигналы с большей скоростью и на большие расстояния.
Для подключения витой пары к компьютеру используют телефонные коннекторы RG- 45.

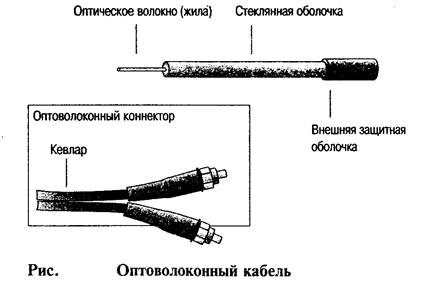

В оптоволоконном кабеле цифровые данные распространяются по оптическим волокнам в виде модулированных световых импульсов. Это относительно надежный (защищенный) способ передачи, поскольку электрические сигналы при этом не передаются. Следовательно, оптоволоконный кабель нельзя скрыть и перехватить данные, от чего не застрахован любой кабель, проводящий электрические сигналы.
Оптоволоконные линии предназначены для перемещения больших объемов данных на очень высоких скоростях, так как сигнал в них практически не затухает и не искажается.
Оптическое волокно – чрезвычайно тонкий стеклянный цилиндр, называемый жилой, покрытый слоем стекла, называемого оболочкой, с иным, чем у жилы, коэффициентом преломления. Иногда оптоволокно производят из пластика, он проще в использовании, но имеет худшие характеристики по сравнению со стеклянным.
Каждое стеклянное оптоволокно передает сигналы только в одном направлении, поэтому кабель состоит из двух волокон с отдельными коннекторами. Одно из них служит для передачи сигнала, другой для приема.
Передача по оптоволоконному кабелю не подвержена электрическим помехам и ведется с чрезвычайно высокой скоростью(в настоящее время до 100Мбит/сек, теоретически возможная скорость – 200000 Мбит/сек). По нему можно передавать данные на многие километры.
Вывод: существует 3 основных группы кабелей: коаксиальный, витая пара и оптоволоконный кабель.
Коаксиальный кабель подразделятся на два типа: тонкий и толстый. Оба они имеют медную жилу, окруженную металлической оплеткой, которая поглощает внешние шумы и помехи. Витая пара может быть экранированной и неэкранированной. Неэкранированная витая пара делится на пять категорий, из которых пятая – наиболее популярная в сетях. Экранированная витая пара поддерживает передачу сигналов на более высоких скоростях на большие расстояния. По сравнению с медными проводами оптоволоконный кабель передает данные быстрее и обеспечивает их большую защиту, но он дороже и требует специальных навыков для установки.
