Операция пересечения создает новый объект из области пересечения двух или более объектов, участвующих в операции. Так же как и объединение, пересечение в общем случае выполняется над двумя совокупностями объектов — выделенной и указанной.
Новый объект наследует атрибуты заливки и обводки «родительского» объекта, входившего в совокупность указанных. На рис. 10.9 слева представлены объекты до и после выполнения операции пересечения. Совокупность выделенных объектов включала лишь один круг с белой заливкой, а четыре прямоугольника с различными заливками составили совокупность указанных объектов. Справа на рисунке представлены элементы управления окна Shaping (Формообразование)после выбора в раскрывающемся списке альтернативы Intersection (Пересечение).

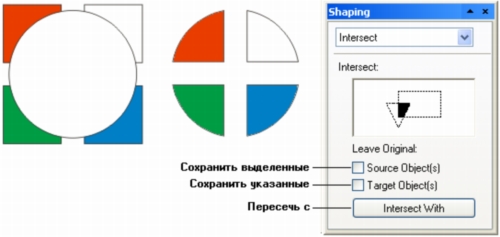

Рис. 9.9. Операция пересечения и элементы управления пересечением в пристыковываемом окне Shaping
Чтобы выполнить операцию пересечения при помощи элементов управления окна Shaping (Формообразование), выделить объекты, установить флажки сохранения выделенных и указанных объектов в желаемое состояние, щелкнуть на кнопкеIntersect With (Пересечь с) и при нажатой Shift выделите требуемые объекты.
