Объединение

Операция объединения, так же как две описанные ниже операции исключения и пересечения, представляет собой важнейший инструмент построения объектов сложных форм из более простых. Эта операция необратима.

Операция объединения представляет собой удаление пересекающихся частей объединяемых объектов и составление из фрагментов их границ новой границы по линии общего абриса. Если операция выполняется над непересекающимися объектами, она приводит к тому же результату, что операция соединения — формированию соединенной кривой, состоящей из нескольких ветвей.

Две совокупности объектов, участвующих в операции объединения, принято называть выделенными и указанными объектами. Получившийся в результате операции объект наследует атрибуты заливки и обводки указанного объекта.

Основными инструментами, с помощью которых задаются режимы выполнения операции объединения и запускается сама операция, являются элементы управления окнаShaping (Формообразование), доступ к которым открывается щелчком Weld (Объединение), а также кнопка Quick Weld (Быстрое объединение) на панели атрибутов.

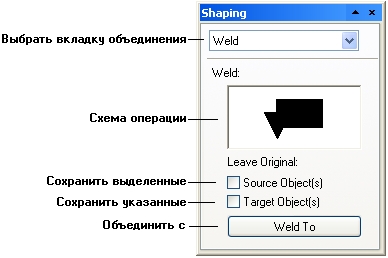

Рис. 9.6. Элементы управления объединением в пристыковываемом окне Shaping

Чтобы выполнить операцию объединения с помощью пристыковываемого окна Shaping (Формообразование), надо проделать следующую процедуру.

1. Выделить один или несколько объектов для объединения с помощью инструмента Pick (Выбор).

2. Выбрать команду Arrange > Shaping (Монтаж > Формообразование). Выбрав в списке альтернативу Weld (Объединение), открыть элементы управления объединением.

3. Если требуется, чтобы объединение выполнялось над копиями, установить флажок Source Object(s) (Сохранить выделенные).

4. Если требуется, чтобы объединение выполнялось над копиями, установите флажок Target Object(s) (Сохранить указанные).

5. Щелкните на кнопке Weld To (Объединить с).

6. При нажатой клавише Shift щелкните мышью на всех объектах, которые должны войти в совокупность указанных. Объединение объектов выполняется в момент освобождения клавиши Shift.
