Упражнение 5.2. Перетаскивание направляющих точек

Цель этого упражнения - освоить коррекцию формы сегмента кривой, примыкающего к узлу, а также выяснить, каким образом тип узла влияет на результаты выполнения этой операции.

1. Начнем с построения кривой, близкой по форме к периоду синусоиды. Для этого выберем инструмент Bezier (Кривая Безье).

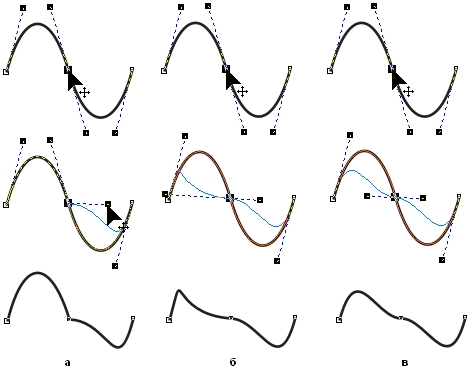

Рис. 5.3. Перетаскивание направляющих точек узлов различных типов: точки излома (а). сглаженного узла (б), симметричного узла (в)

2. Разместим копию построенной кривой справа от нее. Для этого временно выберите инструмент Pick (Выбор), нажав клавишу пробела, и перетащим выделенную кривую вправо. Возвратим активность инструменту Shape (Форма). Раскрыв контекстное меню выделенного узла, воспользуемся командой Smooth (Сглаженный). Аналогичным образом построим справа от копии кривой еще одну ее копию, а затем преобразуем второй узел исходной кривой в точку излома, воспользовавшись командой Cusp (Точка излома) контекстного меню.

Рис. 5.4. Контекстное меню выделенного узла кривой

3. Выделим второй узел левой кривой и обратим внимание на строку состояния, где указан тип выделенного узла — Cusp (Точка излома). Переместим указатель инструмента на нижнюю направляющую точку и перетащим ее таким образом, чтобы она расположилась примерно посередине между вторым и третьим узлами кривой (см. второй ряд на рис. 5.3, а).

4. Выполним аналогичное редактирование положения направляющей точки второго узла копии кривой.

5. Выполним то же редактирование положения направляющей точки для второго узла правой копии кривой.

6. В заключение упражнения самостоятельно исследовать влияние положения направляющих точек крайних узлов кривой на ее форму.
