Спирали

Сами по себе спирали достаточно редко используются как составные части изображений, но их применение в качестве направляющих и траекторий позволяет добиваться очень интересных графических эффектов.

В CorelDRAW представлены два вида спиралей: симметричные (архимедовы) и логарифмические.

Рис. 2.13. Шестивитковыеспирали. Слева —симметричная, справа —логарифмические, с коэффициентом расширения соответственно 0,5 и 1,0

Спирали не являются примитивами CorelDRAW, нет класса объектов «спираль». Они представляют собой подмножество класса кривых. Но для автоматизации построения спиралей в CorelDRAW предусмотрен специальный механизм.

Спирали строятся с помощью инструмента Spiral (Спираль).

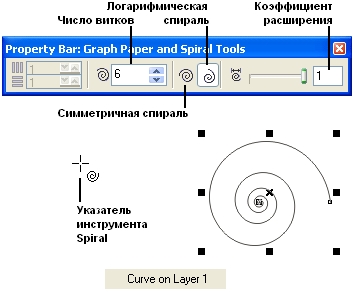

Рис. 2.14. Панель атрибутов после выбора инструмента Spiral (Спираль)и построенная им спираль

В качестве упражнения для освоения навыков работы с инструментом Spiral (Спираль) вставьте в документ CorelDRAW еще одну страницу и постройте на ней спирали, приведенные на рис. 2.13.

Сетки

Сетки, так же как и спирали, не образуют отдельного класса объектов CorelDRAW. Строящиеся с помощью инструмента Graph Paper (Диаграммная сетка) фрагменты изображении представляют собой группы упорядоченных одинаковых прямоугольников. Строить такие фрагменты с помощью инструмента Rectanchaptere (Прямоугольник) утомительно, поэтому в CorelDRAW этот процесс автоматизирован введением инструмента Graph Paper (Диаграммная сетка).

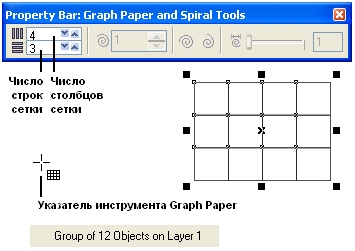

Рис. 2.15. Панель атрибутов после выбора инструмента Graph Paper (Диаграммная сетка) и построенная им сетка

Сетка строится в следующей последовательности: в наборе инструментов выбирается Graph Paper (Диаграммная сетка), на панели атрибутов задаются количества строк и столбцов будущей сетки, а затем указатель перетаскивается по диагонали прямоугольной области, которую должна занять сетка.
