Упражнение 3.1. Построение линий от руки

В этом упражнении мы рассмотрим возможности инструмента Freehand (Произвольная кривая), построив с помощью двух различных приемов замкнутую кривую и оценим результаты.

1. Начнем с создания нового документа CorelDRAW и переименования его первой страницы в Freehand.

2. Выберем в панели инструмента Curve (Кривая) инструмент Freehand (Произвольная кривая).. Нажав кнопку мыши и перетаскивая указатель, постараемся построить замкнутую кривую, начиная с закругления. Если отпустить кнопку мыши в этот момент, то будет построена замкнутая кривая, если раньше — то незамкнутая.

Рис. 1.4. Формы указателя инструмента Freehand (Произвольная кривая) в процессе построения линии (а) и в момент ее замыкания (б)

3. Отступив вниз, повторить построение замкнутой кривой, начиная с закругления, но теперь перед построением прямолинейного сегмента и по его завершении нажимайте клавишу Tab. Прямолинейные сегменты получились замечательно, но закругления и их соединения с прямолинейными сегментами выглядят неважно.

4. В завершение построим ломаную линию. Пользуясь этим приемом, постройте произвольный треугольник и незамкнутую зубчатую линию.

Линии переменной ширины и инструмент Artistic Media

С помощью инструмента Artistic Media (Суперлнння) строятся составные объекты класса «суперлинии» (Artistic Media Group). Для реализации широкого спектра возможностей инструмент Artistic Media (Суперлиния) может работать в нескольких режимах. Выбор режимов работы инструмента Artistic Media (Суперлиния)выполняется с помощью панели атрибутов.

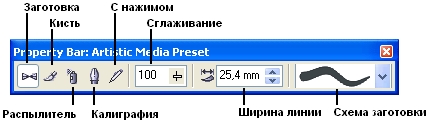

Рис. 1.5. Панель атрибутов для инструмента Artistic Media (Суперлиния)
