Методические рекомендации к графической работе №3
Ознакомьтесь с карточкой-заданием на которой изображена группа геометрических тел. Группа тел представлена горизонтальным видом и видом сверху. Габаритные размеры указаны. Необходимо вычертить недостающий третий вид, а также аксонометрическую проекцию композиции.
На первом этапе необходимо определить композицию чертежа. Разделить плоскость чертежа формата А3 на четыре части. В нижней левой вычертить вид сверху (начать именно с него), в верхней левой части – вид спереди, в правой верхней части – вид сбоку. На дополнительном листе формата А4 вычертить аксонометрию группы геометрических тел. Для вычерчивания вида сбоку использовать дополнительную линию. Обвести чертеж сплошной толстой линией. Основная надпись по размерам (рис.5, вариант 1)
Наиболее характерные ошибки:
1. Неверное расположение видов на чертеже.
2. Не выдержаны размеры геометрических тел.
3. Неверное изображение в аксонометрической проекции плоских фигур. (треугольника, шестиугольника, овала), лежащих в основании объемных тел
4. Потеря невидимых линий на всех видах.
5. Отсутствие штрих-пунктирных (осевых и центровых) линий.

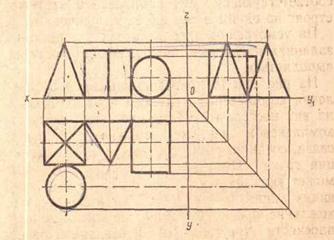

Рис. 27. Пример выполнения группы геометрических тел
