Тема 1. ПРАВИЛА ОФОРМЕНИЯ ЧЕРТЕЖЕЙ

Рис. 1. Классификация применяемых графических изображений

Рис. 2. Компоновка чертежа

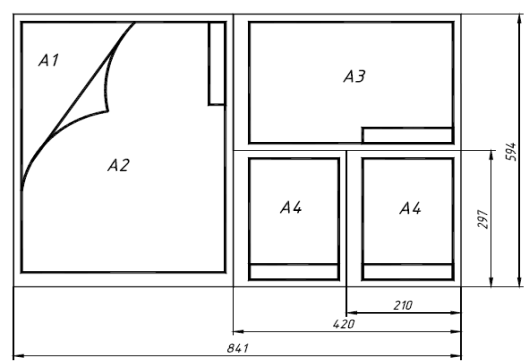

Рис. 3. Схема построения и размер сторон форматов

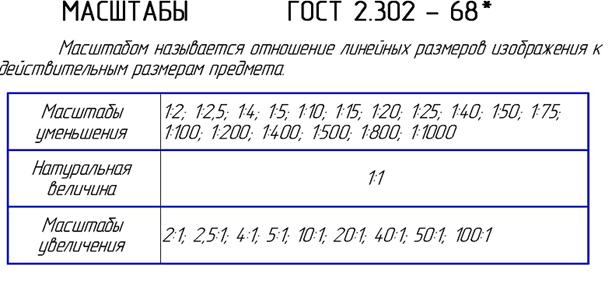

Таблица 1. Масштабы чертежа

Рис. 4. Основная надпись на чертеже (вариант 1)

(вариант 2)

в графе 1 – наименование изделия в именительном падеже в единственном числе (например, ″деталь″);

в графе 2 – обозначение документа по ГОСТ 2.201-68. Для учебных чертежей рекомендуется следующая структура обозначений: ОП 131. 03. 05. 00. 001 где ОП 131 – номер группы, 03 – номер задания, 05 – номер варианта, 00 – номер узла, 001– номер детали (работы);

в графе 3 – обозначение материала детали (заполняют только на чертежах деталей);

в графе 4 – наименование предприятия (учебного заведения и кафедры);

в графе лист – порядковый номер листа, если лист один, то графу не заполняют;

в графе листов – общее количество листов документа. Графа заполняется только на первом листе;

в графе масштаб – масштаб изображения (например, 1:1);

в графе разработал – фамилия студента;

в графе проверил – фамилия преподавателя, принявшего чертеж.

Таблица 2.

Линии на чертеже ГОСТ 2.303-68 (3))

Таблица 3.

Размеры букв чертежного шрифта

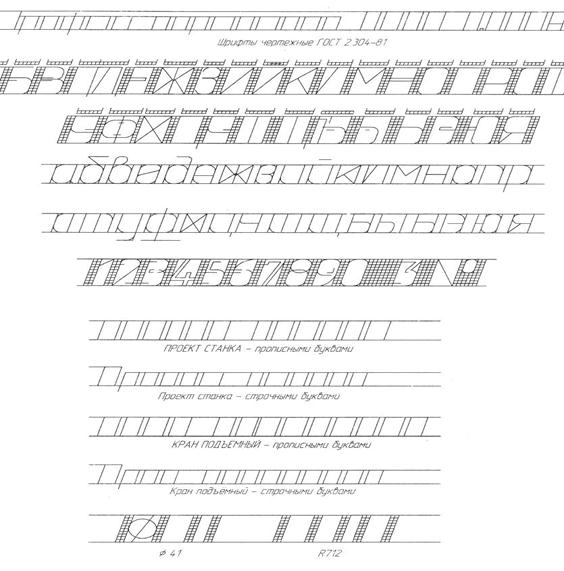

Рис. 5 Чертежный шрифт с наклоном 75

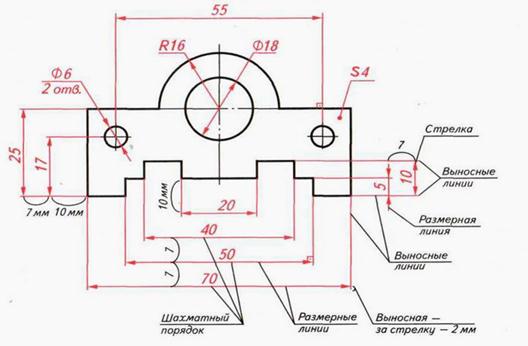

Рис. 6. Нанесение размеров на чертеж

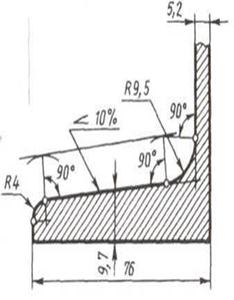

Рис.7. Обозначение уклона и конусности Рис. 8. Нанесение размеров

Контрольное задание №1.

Выполнить чертежный шрифт

Контрольное задание № 2.

Заполнить таблицу

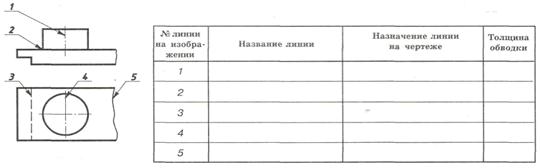

Рис. 9 Линии чертежа

Тест №1

Подобрать верный вариант ответа

Вариант 1 1.Высота чертежного шрифта обозначается буквой: а – А, б – H, в – V; 2.Буквы и цифры чертежного шрифта выполняют с наклоном градусов к линии строки. а - 70^0, б - 45^0, в - 75^0; 3.Относительно толщины какой линии задаются толщины всех других линий чертежа? а - основной сплошной толстой, б - основной сплошной тонкой, в – штриховой; 4.Какой формат принят за единицу измерения других форматов? а - А0, б - А1, в - А4; 5.Штриховой линией обозначают: а - линию сгиба, б - линию разрыва, в - невидимую линию. Вариант 2 1.Где на листе формата принято размещать основную надпись? а - в левом нижнем углу, б - в правом нижнем углу, в - в правом верхнем углу; 2.Инструменты, предназначенные для работы тушью: а – циркуль, б – кронциркуль, в – рейсфедер; 3.Какое обозначение твердости карандаша встречается? а – ТМ, б – В, в – СП; 4.Рамку основной надписи на чертеже выполняют: а - основной тонкой линией, б - основной толстой линией, в - линией разрыва; 5.Какие размеры по ГОСТу имеет формат А4? а - 297x210 мм, б -297x420мм, в - 594x841 мм.

Вариант 3 1.Линия основная сплошная толстая предназначена для вычерчивания линий: а - видимого контура, б - невидимого контура, в - осевых линий; 2.Штрих-пунктирная тонкая линия предназначена для вычерчивания линий: а - видимого контура, б - невидимого контура, в - осевых линий; 3.Номером шрифта называется: а - ширина буквы, б - высота прописной буквы, в - высота строчной буквы; 4.Масштабом называется: а - расстояние между двумя точками на плоскости, б - пропорциональное уменьшение размеров предмета на чертеже, в - отношение линейных размеров изображения к линейным размерам объекта; 5.ГОСТ 2.302—68 не допускает масштаб: а - 1:1, б - 1:3, в - 2,5:1. Вариант4 1.Какое обозначение по ГОСТу имеет формат размером 210x297? а - А1, б - А2, в - А4; 2.Какую букву следует нанести перед размерным числом при указании толщины детали? а – L, б – Q, в – S; 3.Чему равна высота прописной буквы шрифта №5? а - 10 мм, б - 7 мм, в - 3,5 мм; 4.Каким типом линии выполняются осевые и центровые линии на чертежах? а - сплошной тонкой линией, б - штрихпунктирной линией, в - штриховой лини; 5. Какой из вариантов соответствует масштабу уменьшения: а - М 1 : 2, б - М 1 : 1, в -М 2 : 1.
