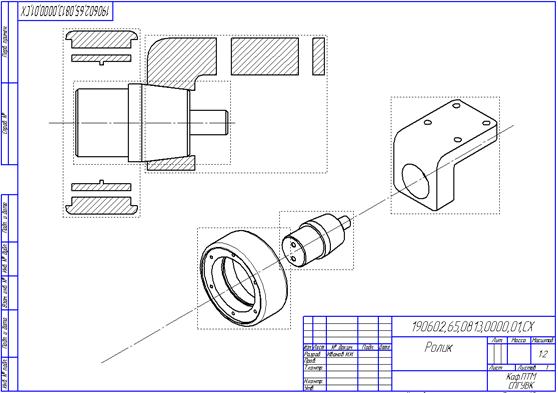

Рис. 34
Откройте чертеж под именем: «Сопряжение Ось-Кронштейн **.m3d». Сохраните
чертеж на диске в той же папке как «Сборка ролика**.m3d» (вместо «**» вставьте свой вариант). Нажмите кнопку ОК.
Используя команду Сдвиг
на панели Редактирования
отредактируйте Рис. 23 так чтобы вид кронштейна и оси оказались вне рамки чертежа Рис. 34.
Вставьте в формат чертежа Стандартные
Ассоциативные виды
Ролика в масштабе 1:2, при этом при выборе Схемы видов
откажитесь от создания вида Слева и Сверхуи включите Изометрический видРис. 34 если нужно, то измените масштаб видов.
Сделайте разрез по ролику Рис. 34.

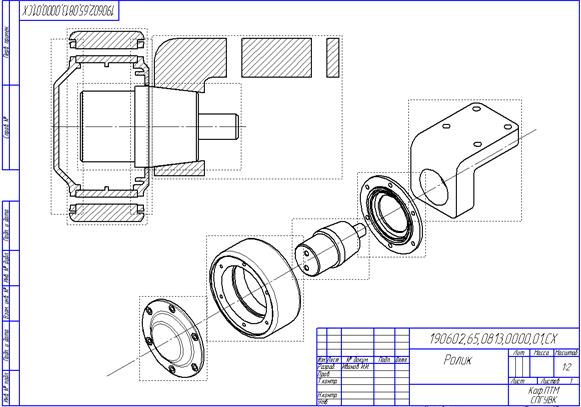

Рис. 35
Вставьте Стандартные Ассоциативные виды крышек («глухой» и «с манжетой») и сделайте разрезы, как показано на Рис. 35.
Отредактируйте основную надпись чертежа.
Сохраните чертеж на диске.
