Нажмите кнопку Стандартные виды на инструментальной панели Ассоциативные виды(см. Рис. 10).

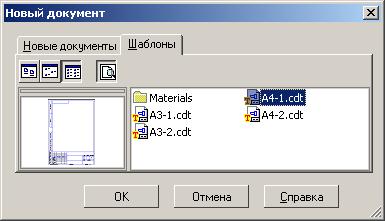

Рис. 9
|
Рис. 10
|
В диалоге открытия файлов выберите файл детали Концевая шайба и нажмите OK.
Нажмите кнопку Схема видов
для выбора нужных видов в окне Рис. 11. Откажитесь от создания вида Слева и Сверху. Нажмите ОК.
Рис. 11
|
Рис. 12
|

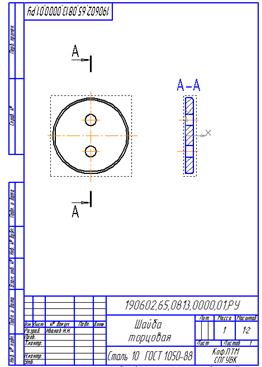

Укажите мышью точку вставки сбоку от рамки чертежа. Система построит указанные виды и заполнит ячейки штампа данными из 3D-модели.
Нажмите кнопку Показать все
на панели Вид.
Установите курсор на пунктирную рамку фронтального вида и щелкните на нем левой клавишей мыши. Вид окрасится зеленым цветом - это свидетельствует о том, что он стал Текущим.
 Пунктирная рамка – это признак ассоциативного вида, то есть вида, связанного с 3D-моделью. Она не выводится на печать и является средством управления видом.
Один из видов чертежа является текущим. Все новые объекты создаются в текущем виде и далее принадлежат именно этому виду.
Если вы ходите работать с каким-то определенным видом (проставлять в нем размеры, добавлять технологические обозначения и т.д.) обязательно сначала сделайте этот вид текущим.
|
