Детальное исследование вычислительного процесса

В операционной системах Windows имеются средства, позволяющие детально анализировать вычислительные процессы. К таким средствам относится Системный монитор и Журналы и оповещения производительности. Для доступа к этим средствам нужно выполнить последовательность действий

Пуск -> Панель управления -> Администрирование -> Производительность

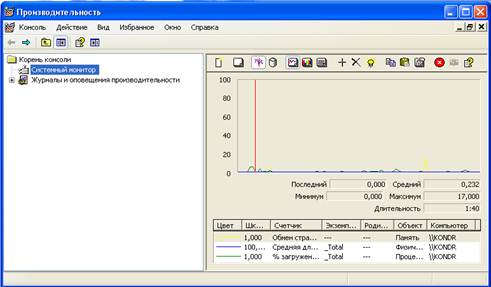

Откроется окно Производительность, содержащее две оснастки: Системный монитор и Журналы и оповещения производительности. Оснастки являются инструментом системного администратора. Доступ к ним можно получить, запустив Microsoft Management Consol (mmc). Для этого нужно выполнить следующие действия:

Пуск -> Выполнить -> Открыть mmc -> ОК.

Откроется окно Консоль 1, в котором можно выбрать нужную оснастку.

Системный монитор позволяет анализировать вычислительный процесс, используя различные счетчики. Объектами исследования являются практически все компоненты компьютера: процессор, кэш, задание, процесс, поток, физический диск, файл подкачки, очереди сервера, протоколы и др.

Для просмотра и выбора объектов мониторинга и настройки счетчиков нужно выполнить следующие действия.

1. Открыть оснастку Производительность. По панели результатов (правая панель) щелкнуть правой клавишей мыши и выбрать в контекстном меню строку Добавить счетчики или щелкнуть по кнопке Добавить.

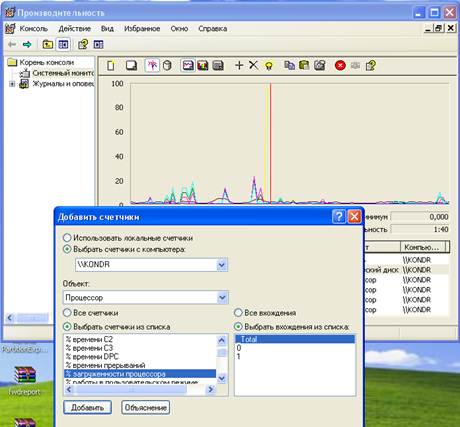

2. В появившемся окне Добавить счетчики выбрать объект мониторинга, например процессор, а затем выбрать нужные счетчики из списка Выбрать счетчики из списка, например % времени прерываний, нажимая кнопку Добавить. Для потока можно определить:

·число контекстных переключений в сек.;

·состояние потока (для построения графа состояний и переходов);

·текущий приоритет (для анализа его изменения);

·базовый приоритет;

·% работы в привилегированном режиме и др.

Нажав кнопку Объяснение, можно получить информацию о счетчике. При выборе нескольких однотипных объектов, например потоков, нужно их указать в правом поле Выбрать вхождения из списка.

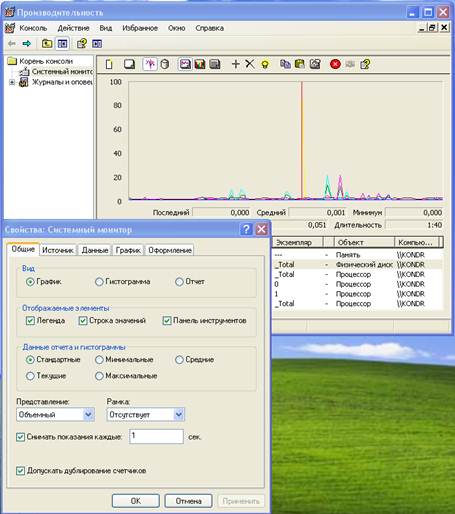

Для удобства работы предусмотрена настройка вида отображаемой информации. Просмотр информации производительности возможен в виде графика, гистограммы и отчета. Для настройки внешнего вида окна нужно щелкнуть по графику правой кнопкой мыши и выбрать команду Свойства.

На вкладке Общие можно задать вид информации (график, гистограмма, отчет), отображаемые элементы (легенда, строка значений, панель инструментов), данные отчета и гистограммы (максимальные, минимальные и т.д), период обновления данных и др.

На вкладке Источник задается источник данных. На вкладке Данные можно для каждого счетчика задать цвет, ширину линии, масштаб и др.

На вкладке График можно задать заголовок, вертикальную и горизонтальную сетку, диапазон значений вертикальной шкалы. На вкладках Цвета и шрифты можно изменить набор цветов и шрифт.

Режимы График и Гистограмма не всегда удобны для отображения результатов анализа, например при большом количестве счетчиков, меняющих свое значение в разных диапазонах величин. Режим Отчет позволяет наблюдать реальные значения счетчиков, так как не использует масштабирующих множителей. В этом режиме доступна только одна опция - изменение интервала опроса.

Полученная с помощью Монитора производительности информация позволяет наглядно произвести экспресс-анализ функционирования нужного компонента вычислительного процесса или устройства компьютера.

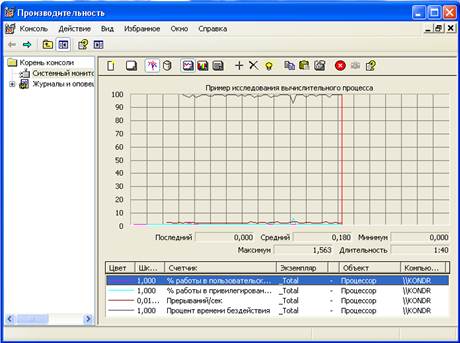

Пример. Информация об использовании процессора:

· процент работы процессора в пользовательском режиме;

· процент работы процессора в привилегированном режиме;

· количество прерываний в секунду;

· процент времени бездействия.
