Абонентские пункты

Связной процессор.

Мультиплексор передачи данных.

Линейные адаптеры.

ЛА – устройство, обеспечивающие сопряжение ЦЭВМ с одним каналом связи.

ЛА1 с одной стороны подключается к интерфейсу ввода-вывода ЭВМ, а с другой к модему

Функция ЛА1: интерпретировать сигналы ввода-вывода в сигналы, управляющие работой канала. Преобразует информацию ЭВМ в вид, необходимый для её доведения по каналам связи, добавляет при передаче, распознает и удаляет при приеме служебные сигналы, которые применяется для определения чистоты канала и защиты данных от ошибок, а также доведением данных до потребителя; при необходимости управляет засекречивающей аппаратурой (ЗАС)

Если используется не один а несколько каналов связи, то применение такого линейного адаптера возможно, но это приводит к большим затратам оборудования, за которыми стоит надежность, стоимость и т.д. Поэтому используется МПД.

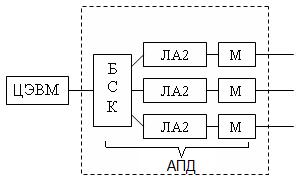

МПД– устройство, обеспечивающее сопряжение ЦЭВМ с несколькими каналами связи.

БСК – блок сопряжения с каналами с одной стороны с КВВ ЭВМ (каналы ввода/вывода), а с другой – с каналами ЛА2.

Кроме функции сопряжения этот блок выполняет также функции защиты информации от ошибок, а при необходимости – и управление засекречивающей аппаратурой. Т.е. в общем и целом эта схема выполняет те же функции, что и предыдущая, а количество оборудования при этом оказывается существенно меньше, чем при использовании ЛА1.

Последнее время вместо БСК в АПД используются микропроцессоры, которые позволяют использовать программы, что позволяет существенно снизить нагрузку на центральный процессор и расширить функции МПД. Такие МПД называются связанными процессорами.

Связной процессор позволяет полностью отделить предварительную обработку сообщений и управление средствами передачи данных от функции центральной ЭВМ. Сейчас это обычно мини ЭВМ, которые в качестве периферийных устройств подключаются к ЛА2.

Связной процессор подключается к ЭВМ через адаптер межмашинного обмена, в качестве сателлитного процессора ЭВМ.

Это терминалы систем телеобработки, предназначенные для обмена данными между ЦЭВМ и юзерами по каналу связи.

Оконечными устройствами АП с одной стороны являются устройства ввода-вывода УВВ (монитор, принтер) а с другой стороны АПД. УВВ и АПД сопрягаются друг с другом устройством обмена данными, которое обеспечивает передачу данных между АПД и каждым УВВ. Кроме того, что устройства обеспечиваю согласование скоростей работы между АПД и различными УВВ за счет буферной регистровой памяти, которая позволяет иметь разные скорости при вводе-выводе информации.

Для управления режимами работы АП служит пульт управления (ПУ). АП могут строиться по принципу аппаратной или программной реализации. В последнем случае используются микро, или мини ЭВМ. Большая гибкость программных АП и возможность реализации в них широкой номенклатуры функции взаимодействия системы телеобработки при равных аппаратных затратах делает их более предпочтительными для пользователя. Они могут использоваться в качестве интеллектуальных терминалов. В качестве АП могут использоваться и дисплейные станции. Когда есть возможность подсоединения к ним, целого ряда пользователей. Сейчас АП это чаще всего ПК.
