Урок №2 – моделируем столик
Запускаем 3D Max, если уже запущен, то создайте новую сцену, нажав пункт меню File→New или комбинацию клавиш Ctrl+N.
Перейдите в окно с перспективой и нажмите кнопку Maximize Viewport Toggle ,
чтобы развернуть этот вид на весь экран.
Во вкладке Create
Выбираем пункт Geometry
В выпадающем списке выбираем Extended Primitives. В результате должно получиться:
Ниже названия объектов, которые можем создать, выбираем из них ChamferCyl - цилиндр с закругленными краями.
Перетащим курсор мыши на рабочую область и создадим цилиндр. Будет заготовка крышки стола.

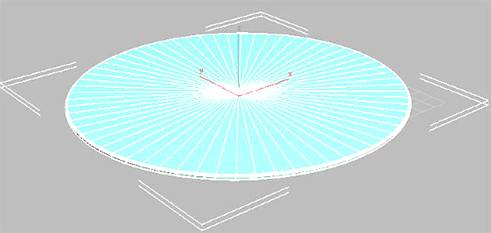

Примечание.Все объекты в трехмерном моделировании состоят из треугольников, в том числе и наш цилиндр. Если нажать кнопку F4 на клавиатуре, то 3d Max их покажет:
Убрать ребра можно повторным нажатием F4. Нажав кнопку F3, останутся только ребра:
Вернуть «заливку» объекта цветом можно повторным нажатием кнопки F3.
Выделите цилиндр с помощью инструмента Select Object.
Перейдите во вкладку Modify
Название замените «ChamferCyl01» на «Kryshka Stola»:
Внизу найдем свиток Parameters:
Здесь осуществляется редактирование различных параметров объекта. Изменяя, какое то поле можно видеть, как меняется объект и интуитивно необходимо понять, за что отвечает данное поле. Перед редактированием необходимо нажать кнопку F4, так чтобы ребра объекта были видны. Теперь введите значения полей, так как это показано на рисунке:
После того как вели все параметры, должно получиться примерно так:
Подвиньте крышку в нужное место, инструментом Select and Move:
Обратите внимание, что у крышки изменились три оси исходящих из центра:
Они превратились в три стрелки с буквами X Y Z. Это соответственно три оси, вдоль которых можно двигать объект. Если навести курсор на ось X, то она выделится желтым цветом, это означает, что в данный момент эта ось активна и движение объекта будет возможно только вдоль этой оси. Если навести курсор на квадрат между двумя осями (между X и Y), то желтым выделятся две оси и движение объекта будет возможно вдоль этих осей (т.е. в плоскости XY). После того как определились, вдоль какой оси будете двигать объект, зажмите левую кнопку мыши и перетащите объект в нужное место. Перетаскивать объект легче не в перспективе, а в видах сверху/слева/спереди. Так можно передвинуть объект примерно, но нам нужна абсолютная точность, для этого внизу есть три поля ввода смещений по осям X, Y, Z. Введите туда следующие значения:
Поставили центр крышки в центр координатной плоскости XY и приподняли ее над ней на 80 единиц.
Чтобы крышка стола не мешалась, пока скроем ее. Для этого нажмите правой кнопкой мыши по ней и выберите в появившемся меню пункт Hide Selection
Перейдите во вкладку Create в выпадающем списке выберите Standard Primitives и создайте объект Tube.
Назовем этот объект «Kreplenie» и поставим ему такие параметры:

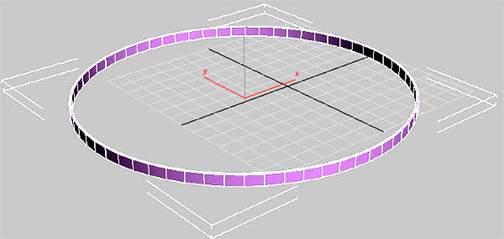

Должен получиться «бублик»:
Так же как и крышку подвинем крепление в нужное место:
Скроем крепление, щелкнув по нему правой копкой мыши и выбрав Hide Selection.
Во вкладке Create выбираем «Box» и задаем параметры:
Назовите созданную ножку «Nogka01»
Теперь выберите инструмент «Select and Move», зажмите на клавиатуре кнопку «Shift» и передвиньте ножку вбок. Получится копия ножки и появится окно:
В этом окне оставьте в группе Object значение Copy и имя новой ножки «Nogka02», нажмите кнопку OK. Аналогичным копированием создайте еще две ножки и назовите их соответственно «Nogka03» и «Nogka04».
Передвиньте первую ножку:
Вторая ножка:
Третья ножка:
Четвертая ножка:
Вернем все объекты, которые скрыли, щелкнем правой кнопкой мыши по рабочей области и выберем элемент меню Unhide All:

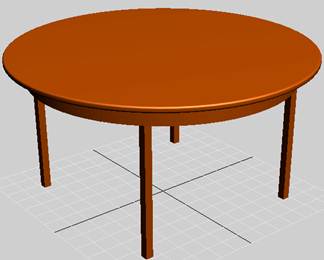

Получился столик:
На этапе создания цвет объекта не имеет значения, но чтобы представить, что должно получиться, можно выбрать более подходящие цвета во вкладке Modify, в квадрате рядом с названием:

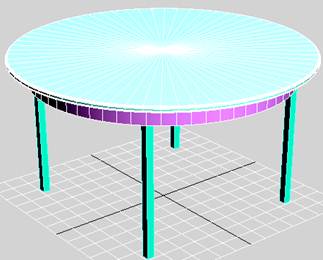

В результате получится примерно так:
Наложение текстуры дерева, и присвоение нужных материалов рассмотрим в следующих уроках.
,
