Создание диаграмм в EA производиться в области просмотра. Диаграммы в области просмотра могут создаваться непосредственно или для целей их упорядочивания помещаться в пакеты (папки).
Для добавления новой диаграммы в соответствующую область просмотра:
1. Щелкните правой клавишей мыши по области просмотра в браузере EA.
2. На экране отображается меню добавления пакета/диаграммы (рис. 1.15).
3. В появившемся меню выберите пункт «Add Package» (рис. 1.15).
4. На экране появляется окно ввода имени пакета (рис. 1.16).
5. Введите имя пакета. Нажмите кнопку «ОК».
6. На экране появляется окно задания типа диаграммы, которая будет помещаться в пакет (рис. 1.17).
7. Выберите группу диаграмм и ее тип. Нажмите кнопку «ОК».
8. В браузере отображается область просмотра, пакет и помещенная в пакет диаграмма (рис. 1.18).
9. Откройте диаграмму двойным щелчком мыши по ее иконке в браузере EA.
10. На экране отображается поле для построения диаграммы и палитра ее инструментов.

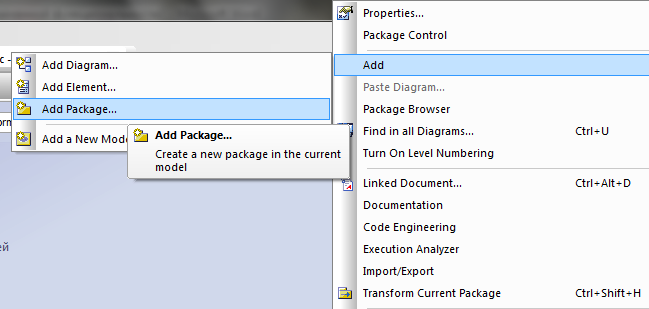

Рис. 1.15. Меню для выбора команды создания пакета в области просмотра

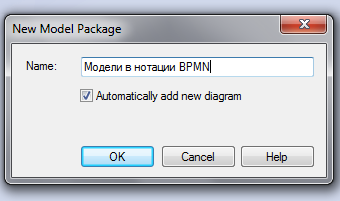

Рис. 1.16. Окно ввода имени пакета

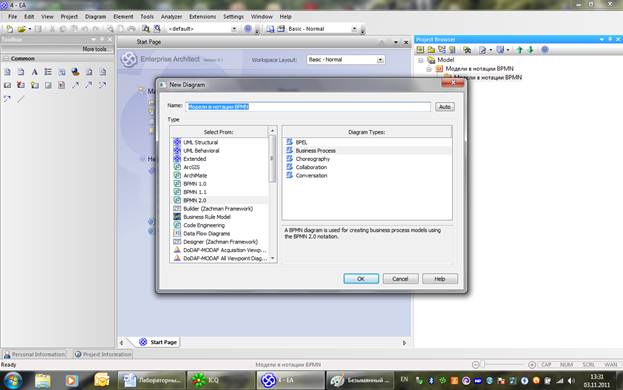

Рис. 1.17. Окно выбора диаграммы

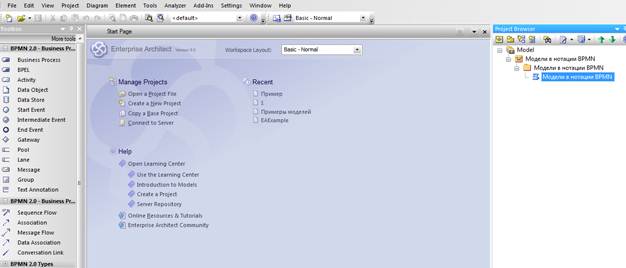

Рис. 1.18. Пример области просмотра и созданной в ней папки и диаграммы
