Общие основы работы с системой

6.1.1 Интерфейс системы. Управление графическим окном.

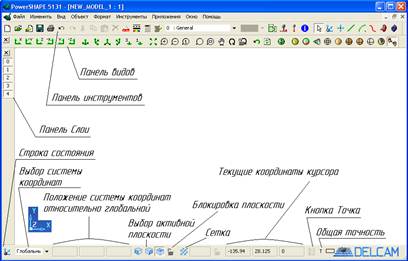

Рисунок 6.1 - Стандартный вид окна PowerSHAPE

Управление графическим окном осуществляется с помощью Панели Видов.(рис.6.1)

Для динамического вращения, перемещения, масштабирования также используется мышь и сочетание клавиш.

Для мышки со скроллингом:

Вращение модели – с помощью скроллинга;

Перемещение – нажать клавишу Shift, и удерживая ее, нажать на скроллинг и переместить курсор в нужное положение;

Масштабирование – нажать клавишу Ctrl, и удерживая ее, нажать на скроллинг и переместить курсор вверх или вниз.

Увеличить рамкой - подвести курсор мыши к месту увеличения, нажать клавиши Ctrl + Shift, и удерживая их, нажать на скроллинг. Переместить мышку, образуя рамку для увеличения. Отпустить клавиши.

Для двухклавишной мыши:

Вращение модели – нажать клавиши Ctrl + Shift, и удерживая их, нажать на правую клавишу мыши и вращать курсор;

Перемещение – нажать клавишу Shift, и удерживая ее, нажать на правую клавишу мыши и переместить курсор в нужное положение;

Масштабирование – нажать клавишу Ctrl, и удерживая ее, нажать на правую клавишу мыши и переместить курсор вверх или вниз.

Большинство команд повторяются в меню Вид. В меню Вид возле команд указаны горячие клавиши.

6.1.2 Система координат. Создание локальной системы координат

Все объекты в PowerSHAPE сохраняются в глобальной системе координат. Начало глобальной системы координат, имеет координаты: X0, Y0, Z0или (0 0 0)

Точки можно вводить как в абсолютных координатах, так и в относительных.

Для построений устанавливается активная плоскость: YZ, ZX, XY. Для того чтобы третья координата оставалась неизменной, ее блокируют. Все кнопки находятся в строке состояния (см.рис. 6.1).

Для удобства при выполнении построений создают локальные системы координат (ЛСК) - Workplane, с началом отсчета относительно глобальной системы координат и оси которых могут быть повернуты.

Для создания ЛСК необходимо определить активную плоскость той системы координат, относительно которой будет строиться ЛСК. Например, активна глобальная система координат, плоскость построения XY. При задании положения курсором, координата Z будет равна нулю.

Команды для создания ЛСК

Для редактирования положения, направления и положения осей ЛСК необходимо подвести курсор к системе координат, и когда появится изображение руки, выполнить двойной щелчок. Появится диалоговое окно Workplane.

Рисунок 6.2 - Редактирование ЛСК с помощью диалогового окна

Для блокирования изменений ЛСК необходимо нажать кнопку Блокировать. На практике эта возможность используется для запрета изменения ЛСК, используемых в каких либо специальных целях.

Флажок Активный позволяет активировать или деактивировать выбранный Workplane.

Флажок Группа позволяет устанавливать ассоциативную связь между ЛСК и всеми объектами, созданными в этой системе координат.

Флажок Мастер позволяет установить выбранную ЛСК базовой для всех ЛСК.
