Задание. Собрать схему представленную на рис. 27. Исследовать зависимость частот последовательного и параллельного резонанса кварцевого резонатора от его параметров. Исходные параметры для моделирования приведены на рис. 28.
1.Исследовать зависимость частот последовательного и параллельного резонанса кварцевого резонатора от Ls (значения других параметров приведено на рис. 28). Результаты занести в табл. 13. Зарисовать фазо-частотную характеристику.
Таблица 13
| f \ Ls
| 1 H
| ….
| 2 H
|
| fпос, КГц
|
|
|
|
| fпар, КГц
|
|
|
|
| fпар – fпос, КГц
|
|
|
|
2.Исследовать зависимость частот последовательного и параллельного резонанса кварцевого резонатора от Сs (значения других параметров приведено на рис. 28). Результаты занести в табл. 14. Зарисовать фазо-частотную характеристику.
Таблица 14
| f \ Сs
| 1*10–13 Ф
| ….
| 1*10–15 Ф
|
| fпос, КГц
|
|
|
|
| fпар, КГц
|
|
|
|
| fпар – fпос, КГц
|
|
|
|
|
|
Рис. 27. Схема исследования кварцевого резонатора

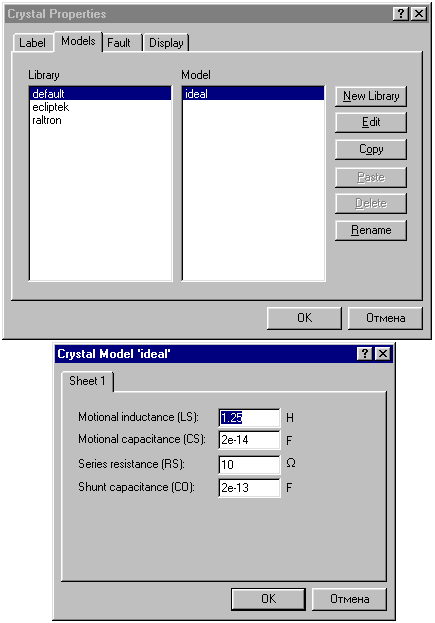

Рис. 28. Параметры моделирования
3.Исследовать зависимость частот последовательного и параллельного резонанса кварцевого резонатора от Со (значения других параметров приведено на рис. 28). Результаты занести в табл. 15. Зарисовать фазо-частотную характеристику.
Таблица 15
| f \ Со
| 1*10–12 Ф
| ….
| 1*10–14 Ф
|
| fпос, КГц
|
|
|
|
| fпар, КГц
|
|
|
|
| fпар – fпос, КГц
|
|
|
|
Лабораторная работа №8
