Особенности построения мультиплексоров на КОМП элементах.

При работе с КМОП логическими элементами электронный ключ очень легко получить на одном или двух МОП транзисторах, поэтому в КМОП схемах логический элемент "И" в качестве электронного ключа не используется. Схема электронного ключа, выполненного на комплементарных МОП транзисторах, приведена на рисунке 6.21.

Такой ключ может коммутировать как цифровые, так и аналоговые сигналы. Сопротивление открытых транзисторов составляет десятки Ом, а сопротивление закрытых транзисторов превышает десятки мегом. В этом есть как преимущества, так и недостатки. То, что ключ, собранный на МОП транзисторе, не является обычным логическим элементом, позволяет объединять выходы электронных ключей в точном соответствии со схемой, приведённой на рисунке 6.16. Это существенно упрощает схему устройства.

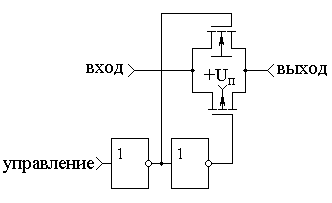

Рисунок 6.21 – Схема электронного ключа, выполненного на МОП транзисторах

МОП мультиплексор может быть использован для коммутации аналоговых сигналов. При этом только следует не забывать, что такая схема не выдерживает отрицательных напряжений. Это означает, что для коммутации аналоговых сигналов необходимо использовать дополнительную схему смещения, так чтобы значения аналогового сигнала находились в диапазоне от потенциала общего провода схемы до напряжения питания мультиплексора. При работе с мультиплексором, собранным на таких ключах, необходимо дополнительно включать на его входе и выходе логические элементы. Только в этом случае цифровая схема в целом будет функционировать правильно (не вызывать затухания сигналов). Следует отметить, что в большинстве схем цифровых устройств это условие выполняется автоматически.

В мультиплексоре по логике его работы требуется подключать к выходу только один из входных сигналов, поэтому точно так же, как и в ТТЛ микросхемах для управления электронными ключами двоичным кодом в состав мультиплексора вводится дешифратор. Схема такого мультиплексора приведена на рисунке 6.22.

Условно-графическое обозначение мультиплексоров не зависит от технологии изготовления микросхем, то есть КМОП мультиплексор обозначается точно так же, как это приведено на рисунке 6.20.

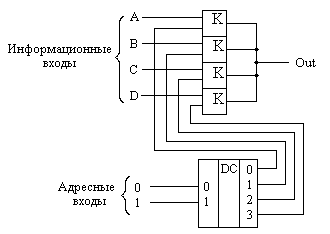

Рисунок 6.22 – Схема КМОП мультиплексора

В отечественных микросхемах мультиплексоры обозначаются буквами КП, следующими непосредственно за номером серии микросхем. Например, микросхема К1533КП2 является сдвоенным четырёхканальным мультиплексором, выполненным по ТТЛ технологии, а микросхема К1561КП1 является сдвоенным четырёхканальным мультиплексором, выполненным по КМОП технологии.
