Семисегментный дешифратор.

Для отображения десятичных и шестнадцатеричных цифр часто используется семисегментный индикатор. Внешний вид семисегментного индикатора и обозначение его сегментов приведено на рисунке 6.11.

Рисунок 6.11 – Внешний вид семисегментного индикатора и название его сегментов

Для отображения на таком индикаторе цифры 0 достаточно зажечь сегменты a, b, c, d, e, f. Для изображения цифры 1 зажигают сегменты b и c. Точно таким же образом можно получить изображения всех остальных десятичных или шестнадцатеричных цифр. Все комбинации двоичных кодов, позволяющих сформировать изображения цифр (и некоторых букв) получили название семисегментного кода.

Составим таблицу истинности дешифратора, который позволит преобразовывать двоичный (а точнее двоично-десятичный) код в семисегментный. Пусть сегменты индикатора зажигаются нулевым потенциалом. Тогда таблица истинности семисегментного дешифратора примет вид, приведенный в таблице 6.4. Конкретное значение сигналов на выходе дешифратора зависит от схемы подключения сегментов индикатора к выходу микросхемы. Эти схемы будут рассмотрены позднее, в главе, посвящённой отображению различных видов информации.

Таблица 6.4 – Таблица истинности семисегментного декодера.

В соответствии с принципами построения схемы по произвольной таблице истинности реализуем принципиальную схему семисегментного декодера, работающую в соответствии с таблицей истинности, записанной в таблице 6.4. На этот раз не будем подробно расписывать процесс разработки схемы. Для проверки того, как вы разобрались в алгоритме разработки цифровых схем, попробуйте самостоятельно получить эту схему. Полученная в результате такого синтеза принципиальная схема семисегментного дешифратора приведена на рисунке 6.12.

Для облегчения понимания принципов работы приведённой на рисунке 6.12 схемы на выходе логических элементов "И" показаны номера строк таблицы истинности, реализуемые ими. Например, на выходе сегмента ‘a’ логическая единица появится только при подаче на вход комбинации двоичных сигналов 0001 (1) и 0100 (4). Это осуществляется объединением соответствующих цепей элементом "2ИЛИ". На выходе сегмента ‘b’ логическая единица появится только при подаче на вход комбинации двоичных сигналов 0101 (5) и 0110 (6), и так далее.

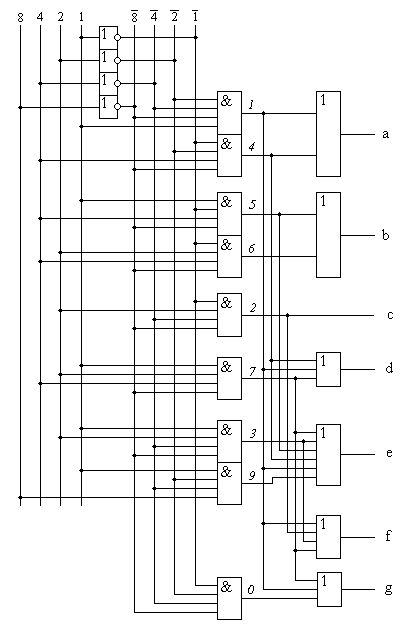

Рисунок 6.12 – Принципиальная схема семисегментного дешифратора

В настоящее время семисегментные дешифраторы выпускаются в виде отдельных микросхем или используются в виде готовых блоков в составе других микросхем. Условно-графическое обозначение микросхемы семисегментного дешифратора приведено на рисунке 6.13.

Рисунок 6.13 – Условно-графическое обозначение семисегментного дешифратора

В качестве примера семисегментных дешифраторов можно назвать такие микросхемы отечественного производства как К176ИД3. Они предназначены для подключения газоразрядных индикаторов. В современных цифровых схемах семисегментные дешифраторы обычно входят в состав больших интегральных схем.
